Теплоизоляция трубопроводов тепловых сетей: нормативы, материалы и технология монтажа
Теплоизоляция трубопроводов тепловых сетей
Потери тепла в магистральных и распределительных сетях могут достигать 20–40% при некачественном утеплении. Грамотно подобранная теплоизоляция трубопроводов тепловых сетей не только снижает эксплуатационные расходы, но и кратно увеличивает срок службы стальных труб, защищая их от коррозии и механических повреждений. В этом материале мы подробно разберем, какие бывают теплоизоляции для трубопровода, как оценить свойства материала и сделать технически обоснованный выбор.
Нормативно-техническая база и ключевые функции изоляции
Любая современная система отопления и водоснабжения должна соответствовать строгим государственным стандартам. Основными регламентирующими документами выступают СП 61.13330.2012 «Тепловая изоляция оборудования и трубопроводов» и СП 124.13330.2012 «Тепловые сети». Согласно им, изоляция трубопроводов является обязательной независимо от способа прокладки трассы.
⚠Важно: Расчет толщины теплоизоляционного слоя ведется по двум условиям: нормированная плотность теплового потока и допустимая температура на наружной поверхности изоляции (не более 40–45 °C для безопасности персонала). Итоговый выбор определяется по большему из полученных значений.
Качественные теплоизоляционные материалы для труб решают четыре глобальные задачи:
- Минимизация тепловых потерь при транспортировке энергоносителя.
- Защита металла от электрохимической и атмосферной коррозии.
- Предотвращение конденсации влаги на поверхности обратных трубопроводов.
- Обеспечение пожарной безопасности и защита персонала от ожогов.
Влияние способа прокладки на выбор конструкции утепления
Условия эксплуатации напрямую диктуют требования к тому, из чего делают теплоизоляцию для труб. Универсальных решений не существует: то, что идеально для эстакады, категорически не подходит для грунта.
▶Надземная прокладка. Трубопровод подвергается воздействию УФ-излучения, ветра и осадков. Здесь критически важна прочность покровного слоя (оцинкованная сталь или алюминиевая лента) и негорючесть (группа НГ) основного утеплителя.
▶Бесканальная прокладка. Прямой контакт с грунтом и грунтовыми водами. Требуется абсолютная влагостойкость и химическая инертность. Оптимальный выбор – предварительно изолированные трубы (ПИТ) в полиэтиленовой оболочке с системой оперативного дистанционного контроля (ОДК).
▶Канальная прокладка. Размещение в бетонных лотках или коллекторах. Риск случайного затопления канала требует применения утеплителей с низким водопоглощением или обязательного устройства надежной гидроизоляционной оболочки.

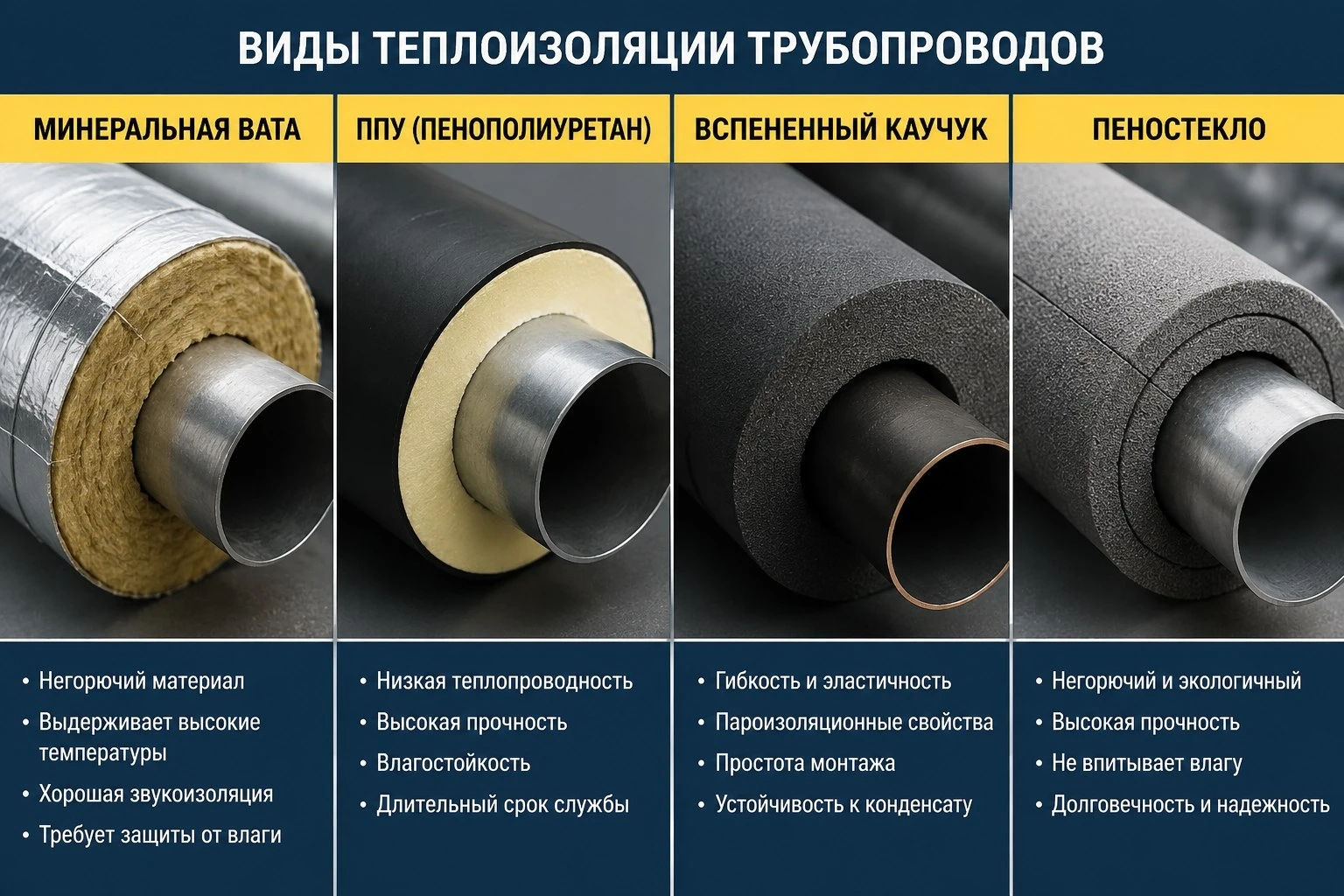

Виды теплоизоляции трубопроводов: сравнительный анализ
Чтобы понять, какая теплоизоляция для труб лучше в вашем конкретном случае, необходимо оценить физико-химические свойства каждого варианта. Рассмотрим основные виды тепловой изоляции трубопроводов, применяемые в современном строительстве теплотрассы.
| Вид материала | Рабочая температура, °C | Коэфф. теплопроводности (λ), Вт/(м·К) | Горючесть | Оптимальная сфера применения |
|---|---|---|---|---|
| Минеральная (базальтовая) вата | до +650 | 0,038 – 0,045 | НГ (негорючий) | Паропроводы, высокотемпературные тепловые сети, пожароопасные объекты. |
| Пенополиуретан (ППУ) | до +130 (спец. до +150) | 0,022 – 0,035 | Г3-Г4 | Бесканальная прокладка, магистральные теплотрассы, системы отопления и ГВС. |
| Вспененный каучук (EPDM) | от -50 до +150 | 0,033 – 0,040 | Г1 (трудногорючий) | Внутренние разводки, холодильные системы, компактные узлы водоснабжения. |
| Пеностекло | от -260 до +400 | 0,040 – 0,060 | НГ (негорючий) | Агрессивные химические среды, участки с высоким риском механического сдавливания. |
Анализируя свойства материала, следует отметить, что ППУ сегодня занимает лидирующие позиции благодаря минимальному коэффициенту теплопроводности и долговечности (срок службы превышает 30 лет). Однако для температур выше 130 °C классический ППУ неприменим, и здесь безальтернативным лидером остается базальтовый утеплитель.
Теплоизоляция для труб: как подобрать оптимальный вариант
Вопрос «как подобрать теплоизоляцию» решается на этапе проектирования. Инженерный расчет должен учитывать не только диаметр трубы и температуру теплоносителя, но и климатическую зону, глубину промерзания грунта и экономическую целесообразность.
❗Критерии выбора:
- Температурный режим: определяет базовый класс материала (минвата для высоких температур, ППУ или каучук для средних и низких).
- Условия среды: наличие агрессивных грунтовых вод требует усиленной гидрозащиты.
- Конфигурация трассы: для сложной арматуры и фланцев жесткие скорлупы не подходят, требуются гибкие или набивные решения.
❌Частые ошибки при монтаже:
- Несовпадение швов смежных слоев утеплителя (образование мостиков холода).
- Отсутствие герметизации стыков покровного слоя, ведущее к намоканию материала.
- Игнорирование требований к толщине слоя при переходе от надземной к подземной прокладке.
Технология монтажа и контроль качества изоляции
Даже лучшая теплоизоляция для труб не будет работать эффективно при нарушении технологии монтажа. Процесс утепления теплотрассы должен строго регламентироваться проектом производства работ (ППР).
Ключевые этапы работ:
▶ 1. Подготовка поверхности

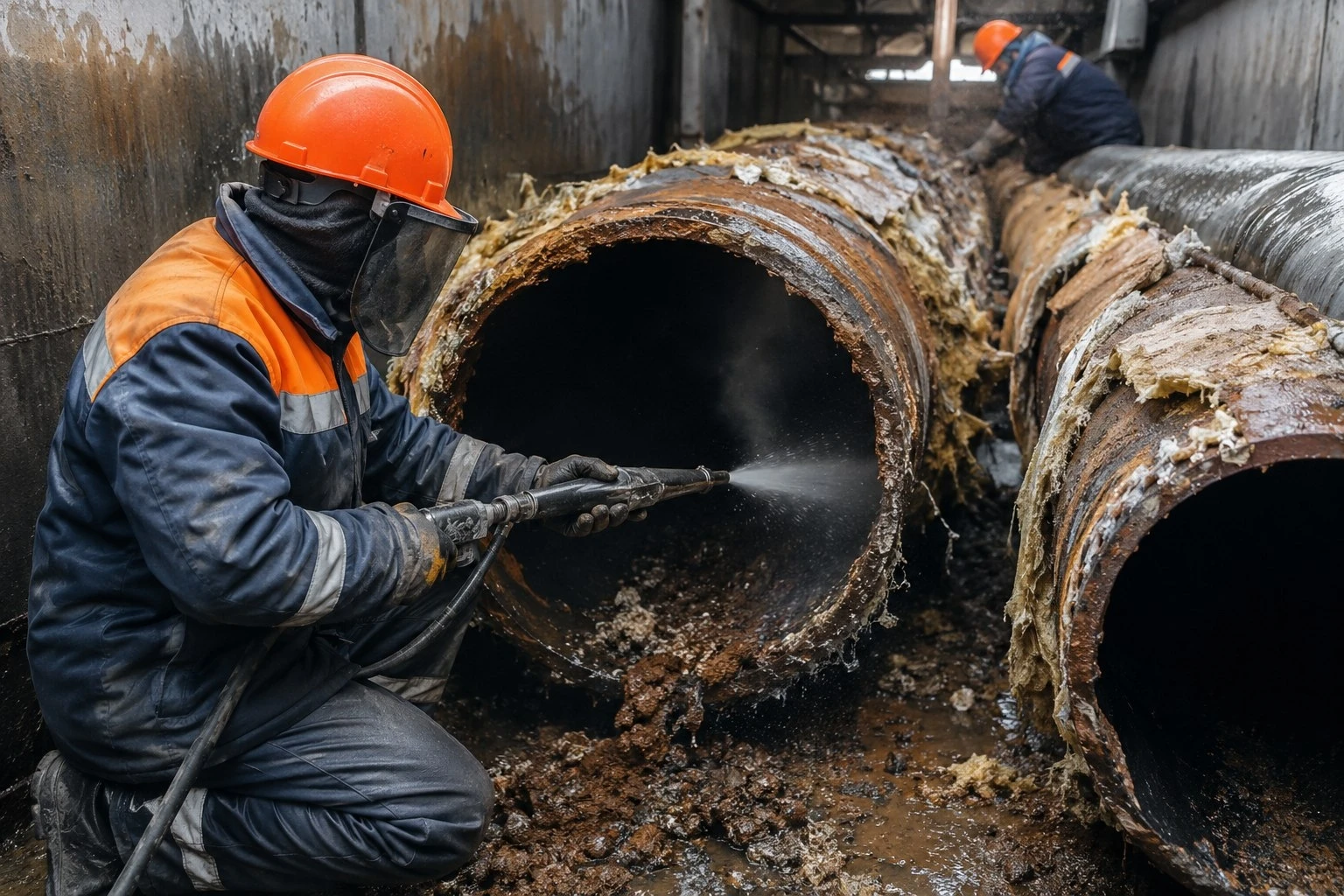

Очистка стальных труб от ржавчины и старой изоляции, нанесение антикоррозийного грунта или праймера.
▶ 2. Укладка основного слоя

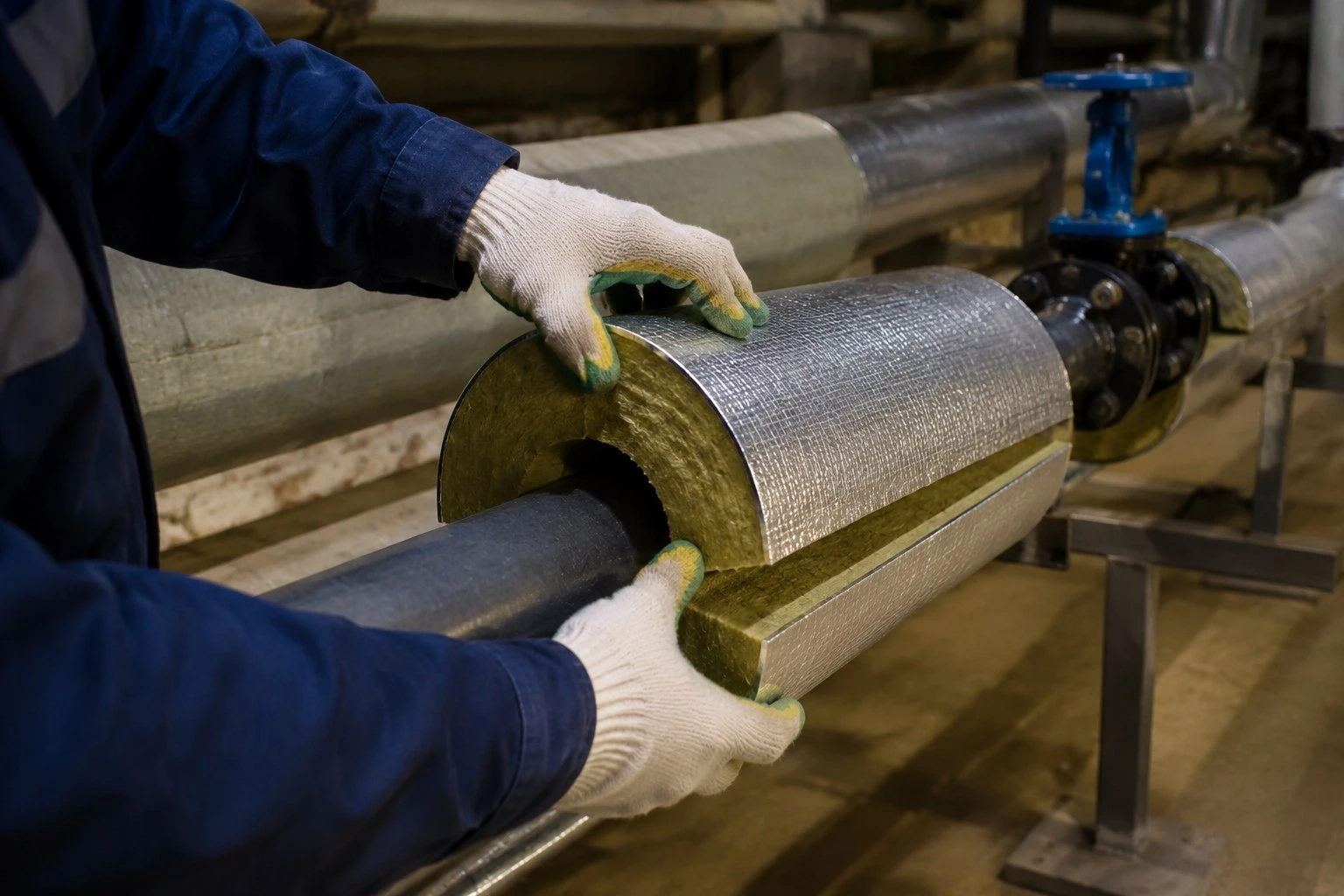

Монтаж утеплителя (скорлуп, матов или напыление) с обязательным перекрытием продольных и поперечных швов не менее чем на 50 мм.
▶ 3. Устройство покровного слоя
Фиксация оцинкованного листа, стеклопластика или алюминиевой ленты для защиты от механических воздействий и влаги.
▶ 4. Приемка работ
Визуальный осмотр, проверка толщины слоя и, при необходимости, тепловизионный контроль готовой трассы.
Эксплуатация и типичные проблемы теплоизоляционных конструкций
Теплоизоляция трубопроводов требует внимания не только на этапе строительства, но и в процессе эксплуатации. Основные причины снижения эффективности систем – это намокание утеплителя из-за повреждения покровного слоя и естественная усадка минераловатных материалов со временем. Для предотвращения аварийных потерь тепла рекомендуется проводить визуальные осмотры не реже одного раза в год, а тепловизионное обследование магистральных сетей – в период пиковых нагрузок отопительного сезона.
Заключение
Теплоизоляция трубопроводов тепловых сетей - это не просто формальное требование нормативов, а стратегическая инвестиция в энергоэффективность и надежность инженерных коммуникаций. Экономия на качестве материалов или нарушении технологии монтажа неизбежно приводит к кратному росту затрат на компенсацию тепловых потерь и аварийный ремонт уже через 3–5 лет. Долговечность тепловой сети обеспечивает только комплексный подход: грамотный инженерный расчет, сертифицированные материалы и строгий контроль качества на каждом этапе.
Особую сложность при утеплении представляют нестандартные узлы: фланцевые соединения, запорная арматура, опоры и компенсаторы. Применение жестких скорлуп или рулонных материалов в таких зонах часто затруднено и не обеспечивает герметичности. Для решения этой задачи оптимальным выбором выступает сухая теплоизоляционная смесь Вермиизол от компании Уралбаск.
Этот материал наносится методом обрызга или формования, идеально повторяя геометрию сложных элементов, не дает усадки, обладает высокими огнезащитными свойствами и долговечностью, сопоставимой с основным сроком службы трубопровода. Ознакомиться с техническими характеристиками и применением смеси можно в каталоге продукции Уралбаск.
