Лёгкий теплоизоляционный огнеупорный кирпич: ШТ или пенодиатомит КПД — что выбрать
Футеровка печи — это не только огнеупорный кирпич, который держит огонь. Не менее важен теплоизоляционный слой за ним: он удерживает тепло внутри, снижает расход топлива, температуру наружной стенки и вес кладки. Для этого слоя используют лёгкие пористые огнеупоры.
Чаще всего выбирают между двумя материалами: лёгким шамотным кирпичом ШТ и пенодиатомитовым кирпичом КПД. Они похожи внешне, но работают в разных температурных зонах — и в хорошей футеровке не заменяют, а дополняют друг друга.
Почему лёгкий кирпич держит тепло

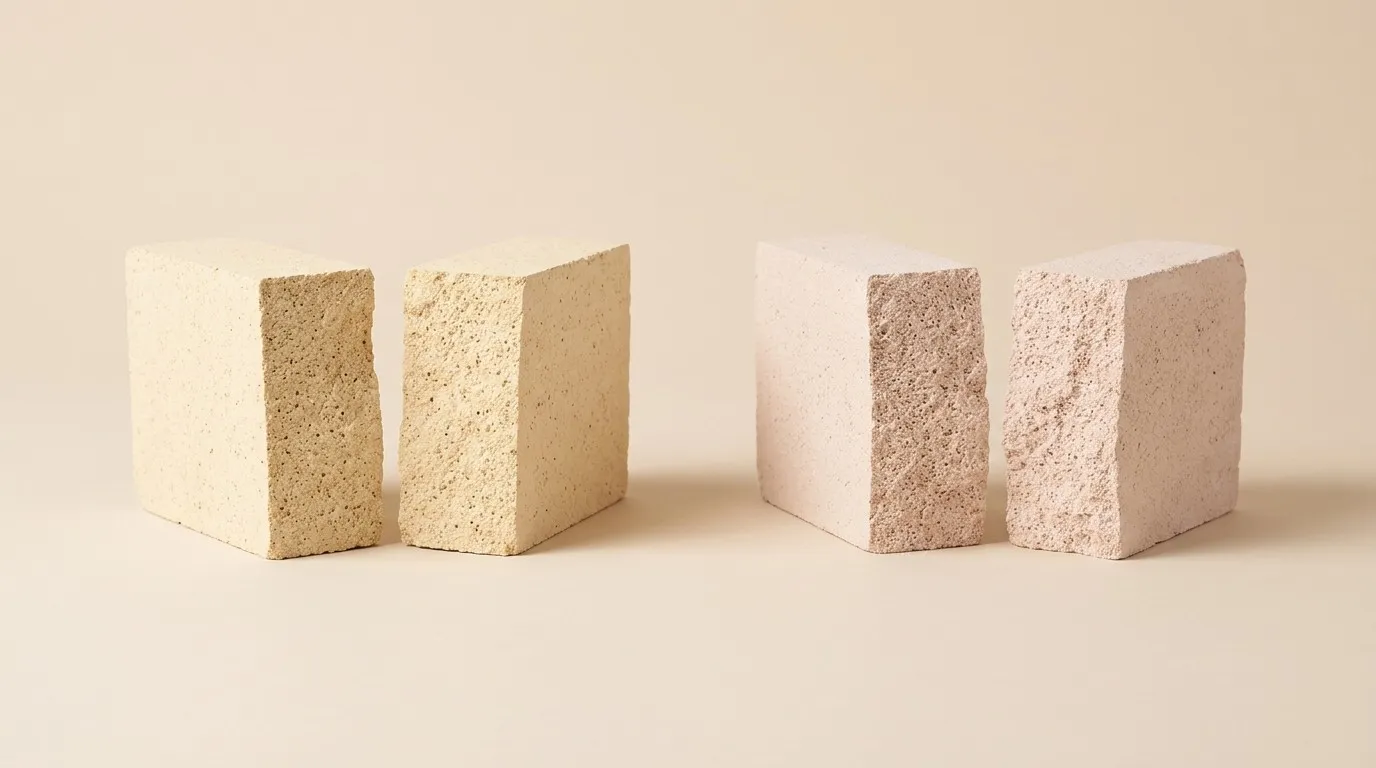

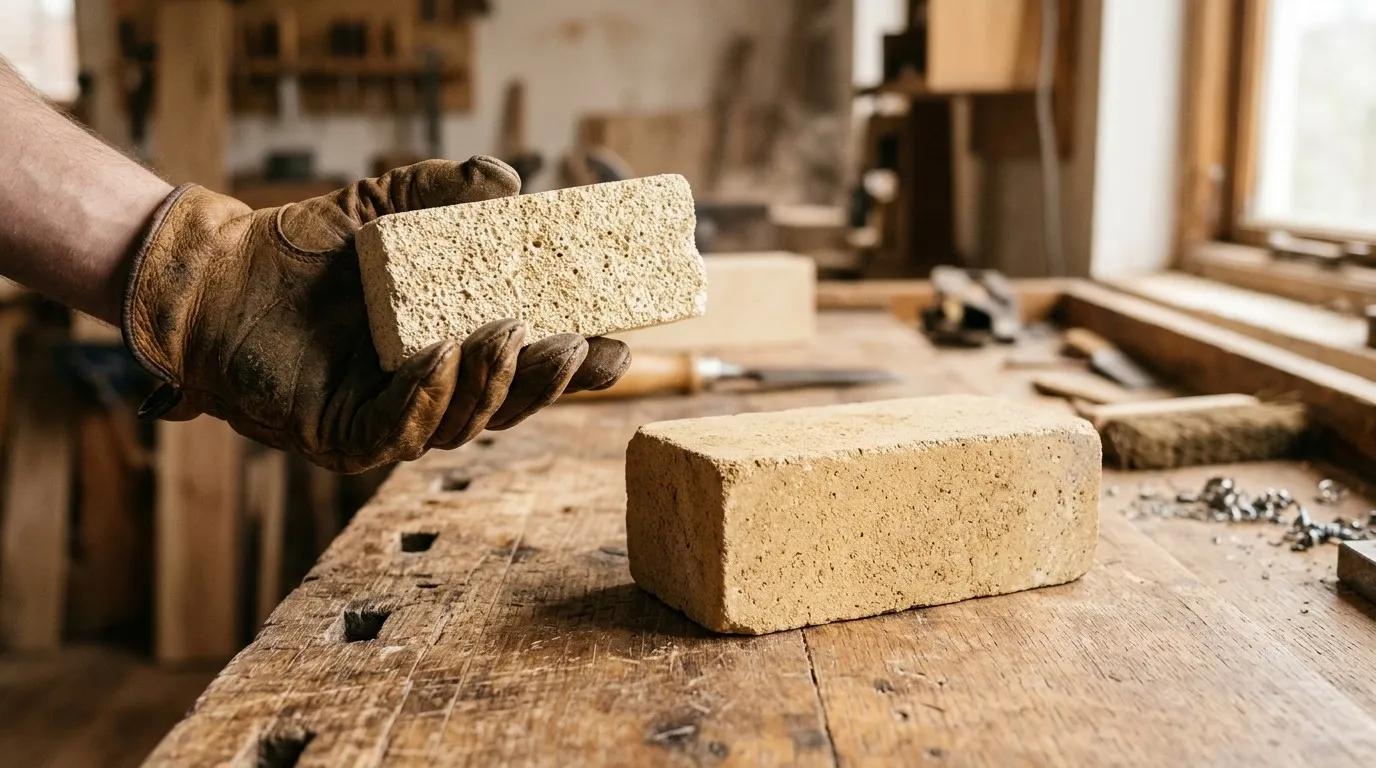

Внутри лёгкого огнеупора — множество мелких пор, заполненных воздухом. Воздух плохо проводит тепло, поэтому чем больше пор и чем ниже плотность кирпича, тем лучше он изолирует. Обратная сторона — меньше прочность: пористый кирпич не выдерживает ударов, истирания и прямого контакта со шлаком или расплавом.
Отсюда главное правило: лёгкий кирпич — это изоляционный слой, а не рабочий. Рабочий слой, который принимает на себя огонь, выкладывают из плотного шамотного кирпича ША или ШБ.
Сравнение ШТ и КПД
| Показатель | ШТ-0,4 | ШТ-1,0 | ШТ-1,3 | КПД-350…500 |
|---|---|---|---|---|
| Основа | Шамот | Шамот | Шамот | Пенодиатомит |
| Плотность | до 400 кг/м³ | до 1000 кг/м³ | до 1300 кг/м³ | 350–500 кг/м³ |
| Максимальная температура | 1150 °C | 1300 °C | 1300 °C | 900 °C |
| Теплопроводность при ~350–400 °C, Вт/(м·К) | 0,20 | 0,5 | 0,6 | 0,12–0,13 |
| Теплопроводность при ~600 °C, Вт/(м·К) | 0,25 | 0,6 | 0,65–0,70 | 0,13–0,15 |
| Прочность при сжатии | от 1,0 МПа | 3,0–10 МПа | 3,5–10 МПа | 1,1–2,5 МПа |
Данные — по характеристикам продукции в нашем каталоге.
Что видно из таблицы:
- КПД изолирует лучше — его теплопроводность в несколько раз ниже, чем у ШТ-1,0 и ШТ-1,3, — но работает только до 900 °C.
- ШТ выдерживает больше — до 1150 °C (ШТ-0,4) и до 1300 °C (ШТ-1,0, ШТ-1,3) — и прочнее, особенно плотные марки.
- ШТ-0,4 — компромисс: изолирует заметно лучше ШТ-1,0 и ШТ-1,3, хотя и уступает КПД, а работает до 1150 °C. Платить за это приходится прочностью.
Как собрать теплоизоляционную футеровку
Правило простое: чем ближе слой к огню, тем выше должна быть его допустимая температура. Изоляция с лучшими теплоизоляционными свойствами, но меньшей температурой ставится дальше от огня — туда, где уже прохладнее.
Типичный порядок слоёв от огня наружу:
- Рабочий слой — плотный шамотный кирпич ША или ШБ на шамотном мертеле.
- Высокотемпературная изоляция — лёгкий кирпич ШТ (ШТ-1,0 или ШТ-1,3, если слой несёт нагрузку) или крупноформатные шамотно-волокнистые плиты ШВП — до 1200 °C, ШВПХ-550 — до 1350 °C.
- Низкотемпературная изоляция — пенодиатомитовый кирпич КПД там, где температура уже не превышает 900 °C.
- Наружная изоляция и корпус — при необходимости керамоволокнистые материалы или теплоизоляционные плиты, затем металлический кожух или наружная кладка.
Сколько слоёв и какой толщины нужно, зависит от рабочей температуры агрегата и требований к температуре наружной стенки. Для бытовой печи часто хватает рабочего слоя и одного слоя изоляции, для промышленной — нужен расчёт.
Где что применяют
| Задача | Что подходит |
|---|---|
| Изоляция за рабочим слоем в зоне до 1300 °C | ШТ-1,0, ШТ-1,3 |
| Максимальная изоляция до 1150 °C без нагрузки | ШТ-0,4 |
| Внешний изоляционный слой печей, котлов, трубопроводов до 900 °C | КПД-350…500 |
| Засыпная изоляция до 900 °C, лёгкие жаростойкие бетоны | Пенодиатомитовая крошка |
Частые ошибки
- Лёгкий кирпич в рабочем слое. Пористый кирпич под прямым огнём, шлаком и истиранием быстро разрушается. Топку и под выкладывают плотным кирпичом.
- КПД в зоне выше 900 °C. Пенодиатомит отлично изолирует, но перегрев выводит его из строя. Если температура выше — ставьте ШТ ближе к огню, а КПД за ним.
- Кладка на цементный раствор. Для шамотных изделий при температуре выше 200 °C цементные растворы не применяют — нужен огнеупорный мертель. Подробнее — в статье «На что класть шамотный кирпич».
- Экономия на изоляции. Тонкий изоляционный слой или его отсутствие — это постоянные потери тепла и перерасход топлива на весь срок службы агрегата. О том, как изоляция окупается, — в кейсе «Как подбор теплоизоляции для котла сэкономил предприятию 1,4 млн ₽ в год».
Подберём материалы для всех слоёв
«УралБаск» поставляет и плотный шамотный кирпич для рабочего слоя, и лёгкие огнеупоры ШТ и КПД, и мертель, и керамоволокнистую изоляцию — всё для футеровки одной поставкой с доставкой по России и СНГ.
Опишите агрегат, рабочую температуру и размеры — оставьте заявку, и мы подберём материалы для каждого слоя и посчитаем количество. Количество кирпича для рабочего слоя можно прикинуть в калькуляторе шамотного кирпича.
