На что класть шамотный кирпич?

На что класть шамотный кирпич: выбор связующего раствора, требования к основанию и технологические нюансы кладки

Шамотный кирпич — один из самых востребованных огнеупорных материалов в строительстве печей, каминов, промышленных топок и термических агрегатов. Его устойчивость к температурам до 1 350 °C, хорошая теплопроводность и относительно невысокая стоимость делают его универсальным решением. Однако долговечность конструкции зависит не столько от самого кирпича, сколько от того, на что его кладут. Неправильный выбор связующего или несоблюдение технологии укладки приводит к растрескиванию швов, отслоению рядов и даже обрушению кладки уже после первых циклов нагрева. В этой статье — только проверенные инженерные решения, основанные на действующих нормативах и многолетней практике монтажа огнеупорных конструкций.

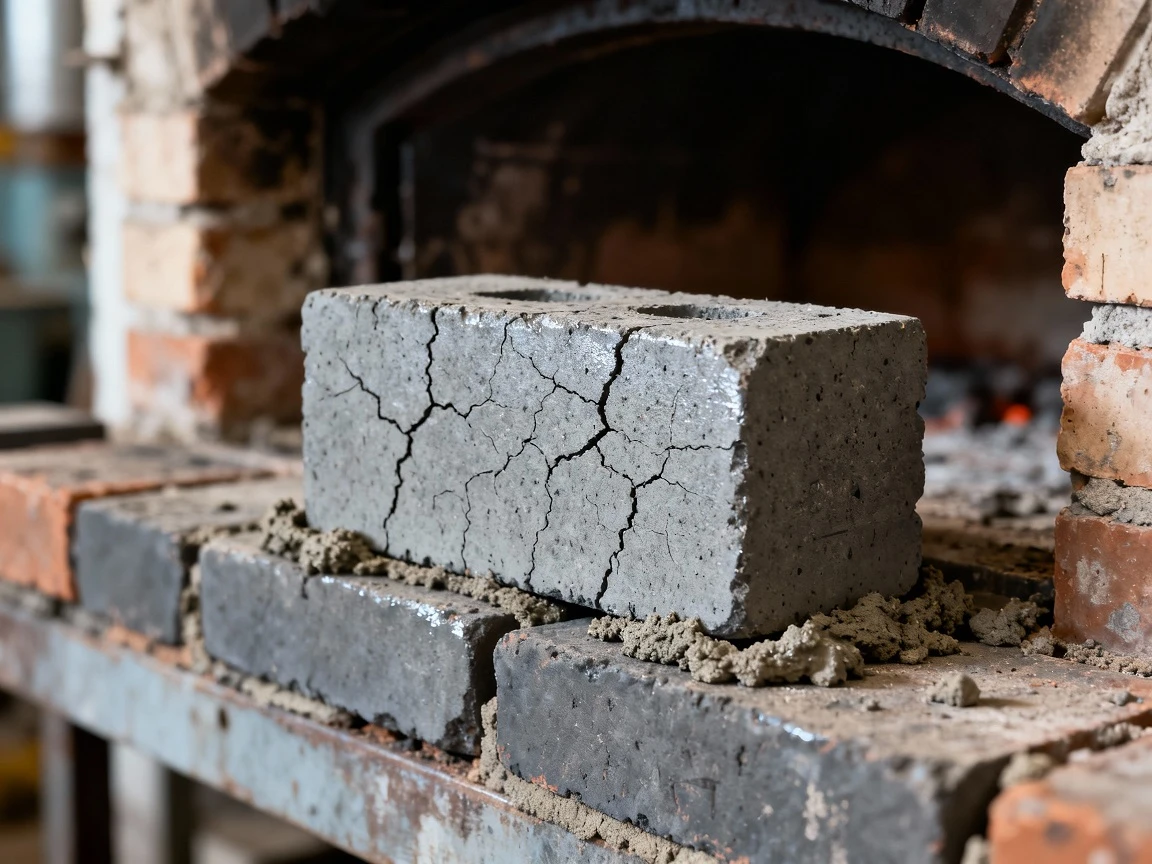

Почему обычный цементно-песчаный раствор не подходит

Многие начинающие мастера ошибочно полагают, что шамотный кирпич можно укладывать на стандартный цементный раствор, используемый для обычной кирпичной кладки. Это грубейшее заблуждение, ведущее к гарантированному разрушению конструкции. Причина — фундаментное несоответствие физико-химических свойств.

Во-первых, коэффициент линейного теплового расширения шамотного кирпича составляет 5–6·10⁻⁶ на градус Цельсия, тогда как у портландцемента — вдвое выше (10–12·10⁻⁶/°C). При нагреве до 800 °C цементный шов расширяется сильнее, чем кирпич, и начинает выдавливаться, растрескиваться или отслаиваться. Уже после 3–5 топок появляются сквозные трещины, нарушающие герметичность топки.

Во-вторых, цемент теряет прочность при температурах выше 250 °C. Гидратные фазы (например, гидросиликаты кальция), обеспечивающие связующие свойства, дегидратируются, объем уменьшается, шов становится хрупким и пылящим. К 500 °C прочность цементного раствора падает более чем на 70 %.

В-третьих, химическая несовместимость: шамот содержит 28–45 % оксида алюминия (Al₂O₃), а цемент — оксид кальция (CaO) и щелочи. При нагреве образуются низкоплавкие фазы — например, калеит (3CaO·Al₂O₃), плавящийся при 1 530 °C, но в присутствии примесей (Fe₂O₃, SiO₂) образующий эвтектики уже при 1 200–1 300 °C. Это приводит к локальному оплавлению и потере несущей способности шва.

Действующий ГОСТ 24704–2022 прямо указывает: «Для кладки изделий из шамота, полукислых и других алюмосиликатных материалов при температуре эксплуатации выше 200 °C применение цементных и известково-цементных растворов не допускается». Таким образом, вопрос «можно ли класть шамотный кирпич на цемент» имеет однозначный ответ — нельзя, даже для бытовых печей, где пиковые температуры в топке легко превышают 600–800 °C.

Основные типы связующих для шамотного кирпича

Для надежной кладки шамотного кирпича применяются специализированные огнеупорные составы, совместимые по химическому составу, температуре плавления и коэффициенту расширения. Их называют мертелями — это пластичные массы на основе дисперсного огнеупорного порошка и связующего.

Наиболее распространенный и проверенный вариант — глиняно-шамотный мертель, обозначаемый по ГОСТ как МШ (мертель шамотный) или МШС (шамотно-глинистый, сухой). Его основа — измельченный бой шамотного кирпича фракцией до 1 мм (60–75 %) и огнеупорная глина (каолинитовая или бентонитовая, 25–40 %). Вода добавляется непосредственно перед применением до консистенции густой сметаны.

Мертель МШ сохраняет прочность вплоть до 1 300 °C благодаря керамическому связыванию: при прокаливании глина спекается с шамотом, образуя монолитную структуру, аналогичную самому кирпичу. По содержанию Al₂O₃ выделяют марки: МШ-28 (28 % Al₂O₃, для бытовых печей), МШ-31 (повышенная прочность, до 1 250 °C), МШ-35 (промышленное применение — обжиговые печи, сушильные барабаны). Все они подходят для кладки кирпича марок ША, ШБ и ШЛ.

Для условий с высокими механическими нагрузками или агрессивной газовой средой применяются фосфатные мертели, например МФК (мертель фосфатно-глиняный). Связующим здесь выступает водный раствор ортофосфорной кислоты (40–60 % концентрации), реагирующий с глиной и шамотом с образованием прочных алюмофосфатных соединений. Отличительная особенность — высокая «холодная» прочность уже через 24 часа, а после прокаливания до 1 000 °C прочность шва превышает прочность самого кирпича. Такие составы используют в стекольной, металлургической и коксохимической промышленности.

Кроме того, на рынке представлены готовые сухие смеси промышленного производства — например, «ГЖС-13», «МЛК-1», «Бор-1». Их преимущество — строгий контроль гранулометрического состава и химического анализа на каждом этапе. Особенно важно это при ремонте действующих агрегатов, где отклонения в составе могут привести к локальным разрушениям.

Важно понимать: при самостоятельном приготовлении мертеля критична чистота компонентов. Недопустимо использовать глину с примесями извести, золы или органики — это снижает огнеупорность и вызывает вспучивание при нагреве. Рекомендуется просеивать шамотный порошок через сито с ячейкой 1 мм и замачивать глину на 24 часа для гомогенизации.

Требования к основанию под кладку шамотного кирпича

Даже идеальный мертель не спасет конструкцию, если основание под первый ряд шамотного кирпича не соответствует требованиям термомеханической устойчивости. Основание должно выдерживать как статические нагрузки, так и многократные термоциклы без значимой усадки или деформации.

Наиболее распространенная ошибка — укладка шамота прямо на бетонную стяжку, газобетон или керамзитобетон. Эти материалы разрушаются уже при 200–300 °C: бетон теряет прочность из-за испарения воды из цементного камня, газобетон растрескивается от термического шока. В результате шамотная кладка «висит в воздухе», что неизбежно приводит к обрушению.

Допустимые варианты основания:

• Кладка из полнотелого керамического кирпича марки М200 и выше. Выступает как «холодный пояс», защищающий фундамент от перегрева. Толщина — не менее 2–3 рядов. Перед укладкой шамота поверхность керамического кирпича очищается от пыли и слегка увлажняется.
• Металлический каркас с термоизоляционной прокладкой. Применяется в модульных печах и мобильных установках. Между металлом и шамотом обязательно укладывается слой каолинового волокна (например, мат КВМ-84 или КВМ-90), выдерживающий до 1 000–1 260 °C. Без прокладки — прямой контакт с металлом приводит к локальному перегреву и деформации каркаса.
• Существующая огнеупорная кладка (при ремонте). Требуется полная очистка поверхности от старого раствора, пыли и сажи. Для повышения адгезии рекомендуется грунтование разбавленным мертелем (жидкая консистенция) с последующей сушкой.

Особое внимание — подготовке поверхности. Металл должен быть обработан пескоструйным аппаратом до степени очистки Sa 2.5 по ГОСТ 9.402, затем покрыт огнеупорной грунтовкой (например, КО-815 на основе силикатов калия). Кирпичное основание не должно быть мокрым — достаточно легкого увлажнения для предотвращения преждевременного отсоса воды из мертеля.

Согласно РД 153-34.1-07.305–2002, при устройстве футеровки паровых котлов первый ряд шамота укладывается на выравнивающий слой мертеля толщиной 10–15 мм поверх шамотобетонной стяжки, армированной стальной сеткой. Это исключает локальные просадки и обеспечивает равномерную передачу нагрузки.

Технология кладки: 5 критических правил

Качество кладки из шамотного кирпича определяется не только составом раствора, но и соблюдением технологических норм на каждом этапе — от подготовки материала до завершения сушки. Даже небольшие отклонения, незаметные на первый взгляд, могут привести к аварийному разрушению конструкции при эксплуатации. Ниже — пять правил, проверенных десятилетиями промышленного монтажа и закрепленных в нормативных документах.

1. Контроль толщины шва. Для шамотного кирпича оптимальная толщина горизонтальных и вертикальных швов составляет 2–4 мм. Меньше 2 мм — технически сложно выдержать равномерно, особенно при ручной укладке, и резко возрастает риск неполного заполнения шва. Больше 4 мм — снижается общая прочность кладки, особенно при термических циклах: толстый шов имеет меньшую теплопроводность, что создает температурный градиент на границе «кирпич–шов», и при остывании возникают растягивающие напряжения. В промышленной практике допуск ±0,5 мм на всю высоту футеровки — строго контролируется нивелиром и шаблонами. Для бытовых печей допустимо ±1 мм, но превышение 5 мм недопустимо даже в отдельных швах.

2. Правильное смачивание кирпича перед укладкой. Шамотный кирпич гигроскопичен: при контакте с влажным мертелем он интенсивно впитывает воду, что может привести к преждевременному схватыванию раствора и потере адгезии. Чтобы этого избежать, кирпич погружают в воду на 5–10 секунд — этого достаточно для увлажнения поверхности, но недостаточно для насыщения пор. Визуальный критерий: кирпич должен быть темным, но без капель воды на поверхности. Перенасыщение — особенно опасно для легких марок ШЛ — приводит к набуханию и последующей усадке при сушке, что вызывает внутренние трещины. Важно: смачивать нужно непосредственно перед укладкой — выдержка более 2–3 минут приводит к излишнему влагонабору.

3. Последовательность укладки и перевязка швов. Кладку начинают с угла или проема (дверки, колосниковой рамы), используя шнур-причалку для контроля горизонтали. Каждый последующий ряд смещают относительно предыдущего минимум на четверть длины кирпича (около 60 мм для стандартного ШБ-5). Это обеспечивает распределение нагрузки и препятствует образованию сквозных вертикальных трещин. Особенно критично это в зонах с высокой термической нагрузкой — например, в своде топки или на колосниковой решетке. Нарушение перевязки — частая причина «распирания» печи при длительной эксплуатации.

4. Время корректировки после укладки. После установки кирпича на место его можно смещать, подбивать или выравнивать только в течение 1–2 минут. За это время мертель сохраняет пластичность, но уже начинает терять подвижность из-за частичного впитывания влаги. Попытка поправить кирпич позже приводит к нарушению контакта и образованию пустот в шве. Если ошибка замечена спустя более 2 минут — единственно верное решение: снять кирпич, полностью очистить его и основание от старого раствора, и уложить заново. Экономия времени здесь оборачивается потерей надежности.

5. Строгий режим сушки и первичного прокаливания. Никакая кладка из шамотного кирпича не может вводиться в эксплуатацию сразу после возведения. Обязательны два этапа:

• Естественная сушка — не менее 48 часов при температуре воздуха +15…+25 °C и влажности до 60 %. В дождливую или холодную погоду — продлить до 72 часов или использовать принудительную вентиляцию (не нагрев!). Цель — удалить свободную воду из швов без образования парового давления внутри пор.
• Медленный прогрев — начинать с малой закладки топлива (1/3 объема). Темп нагрева — не более 50 °C в час до 300 °C, затем выдержка при этой температуре 6–12 часов для полной дегидратации глины. Только после этого можно переходить к стандартному режиму топки.

Пренебрежение этим этапом — так называемая «быстрая топка» — приводит к паровому удару: влага в швах мгновенно превращается в пар, создает давление до 10–15 атм в замкнутых порах, и кирпич буквально «взрывается» изнутри — появляются сетки микротрещин, сколы углов, отслоение швов. В промышленных печах такой режим прописан в паспорте футеровки и контролируется автоматикой; в быту — требует дисциплины от мастера.

Совместимость шамотного кирпича с другими огнеупорами

В сложных конструкциях — например, в металлургических печах или керамических обжиговых установках — шамотный кирпич часто соседствует с другими огнеупорными материалами: динасом, магнезитом, хромомагнезитом, каолиновыми изделиями. Здесь критически важно учитывать химическую совместимость — прямой контакт несовместимых материалов при высоких температурах вызывает образование низкоплавких фаз и ускоренное разрушение границы раздела.

Наиболее распространенный случай — сочетание шамота и динаса (кремнеземистый кирпич, SiO₂ > 93 %). При температурах до 1 300 °C такое соседство допустимо, особенно если используется промежуточный слой из мертеля МШ-31. Однако при более высоких температурах (1 350–1 450 °C) между Al₂O₃ (из шамота) и SiO₂ (из динаса) образуется муллит-тридинитовая эвтектика, плавящаяся уже при 1 350 °C. Это приводит к «выплавлению» границы и потере герметичности. Решение — избегать прямого контакта в зонах пиковых температур; при необходимости использовать переходный ряд из беморитового кирпича (Al₂O₃ ~70 %, SiO₂ ~28 %), химически нейтрального к обоим материалам.

Категорически недопустим прямой контакт шамота с основными огнеупорами — магнезитом (MgO > 85 %) или хромомагнезитом. Шамот — кислый материал (преобладает SiO₂ + Al₂O₃), магнезит — сильноосновной (MgO). При нагреве протекает реакция:

• 2MgO + SiO₂ → Mg₂SiO₄ (форстерит),
• MgO + Al₂O₃ → MgAl₂O₄ (шпинель).

Эти соединения имеют большой объемный эффект (до +15 %), что вызывает напряжения и растрескивание. Практика показывает: граница «шамот–магнезит» разрушается за 10–15 циклов в сталеплавильной печи. Единственное допустимое решение — разделение слоев нержавеющей сталью 12Х18Н10Т толщиной 1–2 мм с термостойкой прокладкой (например, картон КАОН), либо устройство воздушного зазора не менее 10 мм.

Напротив, шамот отлично совместим с каолиновыми огнеупорами (например, динасовыми плитами марки «ДПК» или легким каолиновым кирпичом). Оба материала — алюмосиликатные, с близким коэффициентом расширения и температурой начала деформации под нагрузкой. Такое сочетание широко применяется в футеровке сушильных камер и муфельных печей.

Заключение

Выбор того, на что класть шамотный кирпич, — это не бытовой вопрос удобства, а инженерная задача, требующая учета термодинамики, химии и механики материалов. Глиняно-шамотный мертель остается оптимальным решением для подавляющего большинства применений — от домашних печей до промышленных обжиговых агрегатов. Но его эффективность реализуется только при строгом соблюдении технологии: от чистоты компонентов и толщины шва в 2–4 мм до 48-часовой сушки и постепенного прогрева. Ошибки на любом этапе не прощают — они проявляются не сразу, а через несколько циклов нагрева, когда конструкция уже введена в эксплуатацию, и ремонт требует полной разборки.

Важно понимать: чем класть шамотный кирпич, определяет не только долговечность кладки, но и ее безопасность. Растрескавшиеся швы в топке — это не просто потеря КПД, а риск прорыва горячих газов, возгорания строительных конструкций, отравления угарным газом. Поэтому даже в бытовых условиях нельзя пренебрегать проверенными решениями — ГОСТ 24704, РД 153-34.1, СП 71.13330 — существуют не для формальности, а как результат десятилетий анализа аварий и отказов.

Особое внимание следует уделять стыкам между материалами разного химического типа. Прямой контакт шамота с основными огнеупорами, как и применение цементных растворов в зоне высоких температур, — это не «допустимый компромисс», а заложенная авария. В таких случаях необходимо предусматривать буферные слои: либо из нейтральных огнеупоров (беморит, шамотобетон), либо из специальных прокладочных материалов.

Именно в узлах сопряжения — в дверных коробках, фланцевых соединениях, компенсаторах теплового расширения — особенно востребованы решения, сочетающие термостойкость, эластичность и герметичность. Для этих задач проверенным временем и практикой решением остается асбестовый картон КАОН, сохраняющий свои свойства в диапазоне до 500 °C, устойчивый к вибрации и циклическим нагрузкам. Его применяют как уплотнитель под фланцы, как прокладку между металлическим каркасом и огнеупорной кладкой, как тепловой экран в зонах с переменной температурой — там, где обычные герметики и резины уже вышли бы из строя.

Экспертный подход к кладке шамотного кирпича — это не перестраховка. Это инвестиция в надежность, безопасность и ресурс конструкции. И результат окупается не в деньгах, а в уверенности: что печь, камера или агрегат проработают годы без аварий, просто выполняя свою задачу.
