Все о стеклоткани: сфера применения, характеристики видов

Что такое стеклоткань и как она производится

Стеклоткань — материал из непрерывных стеклянных волокон, устойчивый к горению, гниению и биоразложению. Рабочий диапазон температур — от −60 до +550 °C (зависит от типа стекла).
Производство начинается с плавки шихты (песок, сода, борная кислота и др.) при ~1500 °C. Расплав проходит через фильеры — платиновые капилляры (10–20 мкм), формируя тонкие волокна. Критически важны стабильность температуры и скорость вытяжки: отклонения снижают прочность.
Сразу после формования волокна обрабатываются сайзингом — полимерной пропиткой, защищающей от повреждений, улучшающей совместимость со связующими (смолы, цемент) и снижающей электростатику.
Далее волокна скручиваются в нити и ткутся (полотняное, саржевое, атласное переплетение) либо формируются в нетканые холсты (иглопробивные, термоскрепленные).
Важно различать:

• стеклоткань — тканая, высокая прочность, размерная стабильность (для композитов, изоляции);
• стеклохолст — нетканый, изотропный, отличная адгезия, но ниже прочность (фильтры, подложки);
• стеклосетка — крупноячеистая, обычно AR-стекло, для армирования штукатурок.

Основные технические характеристики стеклоткани

• Плотность: 30–1000+ г/м² (Э3-30 — 30 г/м², Т-11 — 210 г/м²). Не всегда коррелирует с прочностью.
• Прочность на разрыв: Т-11 — 700–850 Н/50 мм (основа); саржевое переплетение дает +10–15% к прочности.
• Теплостойкость: Э-стекло — до +350 °C длительно, С-стекло — до +400 °C, кварцевое — до +1000 °C.
• Химическая устойчивость: Э-стекло — к воде и слабым кислотам, но разрушается в щелочах (цемент); AR-стекло (ZrO₂ ≥16%) — устойчиво к щелочам (сохраняет 75–85% прочности в Ca(OH)₂); С-стекло — к кислотам.
• Электроизоляция: объемное сопротивление ≥1·10¹² Ом·см (Э-стекло), но снижается при влажности — требует гидрофобной пропитки.
• Влагопоглощение: 0,1–0,3% — не вызывает набухания, но может снизить адгезию к смолам.
• Тепловое расширение: 4,8–5,4·10⁻⁶ 1/°C — в 3–5 раз ниже металлов, компенсирует деформации в композитах.
• УФ-старение: снижает прочность на 20% за 12–18 мес. без защиты — решается УФ-стабилизаторами или покрытием.

Все перечисленные параметры взаимосвязаны. Например, повышение плотности может улучшить прочность, но ухудшить пропитываемость смолой. Или использование AR-стекла увеличивает стоимость на 30–40%, но позволяет отказаться от дорогостоящих барьерных слоев в стеклофибробетоне. Грамотный подбор — всегда компромисс между требованиями технического задания, нормативов и экономической целесообразности.

Классификация стеклотканей по типу стекла

Выбор стеклоткани начинается не с плотности и не с ширины рулона — а с химического состава самого волокна. Именно он определяет фундаментальные свойства: термостойкость, химическую инертность, электропрочность и долговечность в агрессивных средах. В мировой и российской практике принята классификация по типу стекла, закрепленная в ГОСТ 19907–83 и ISO 2078. Рассмотрим основные виды — от массового до специального назначения.

• Э-стекло (E-glass) — самый распространенный тип (алюмоборосиликат), низкая диэлектрическая проницаемость. Применяется в стеклопластике, изоляции, кровле. Не для щелочных сред.
• С-стекло (C-glass) — устойчив к кислотам (серная, соляная), используется в химпроме. Менее прочен, дешевле Э-стекла.
• AR-стекло — щелочестойкое (ZrO₂), основа для стеклофибробетона и фасадных штукатурок.
• S-стекло (S-glass) — сверхпрочное (4700 МПа), для аэрокосмоса, бронезащиты. Цена в 3–5 раз выше.
• А-стекло — дешевый аналог оконного стекла, низкие характеристики. Для бытовых целей.

Важный нюанс: обозначение «Э-стекло» на этикетке не гарантирует соответствие ГОСТ. Некоторые производители используют термин маркетингово — для любых стеклянных тканей. Настоящее Э-стекло должно иметь подтвержденный паспорт с результатами испытаний по ГОСТ 15960–96 («Стекловолокно. Методы испытаний»). Особенно это критично при закупках для ответственных объектов.

Виды стеклоткани по структуре и назначению

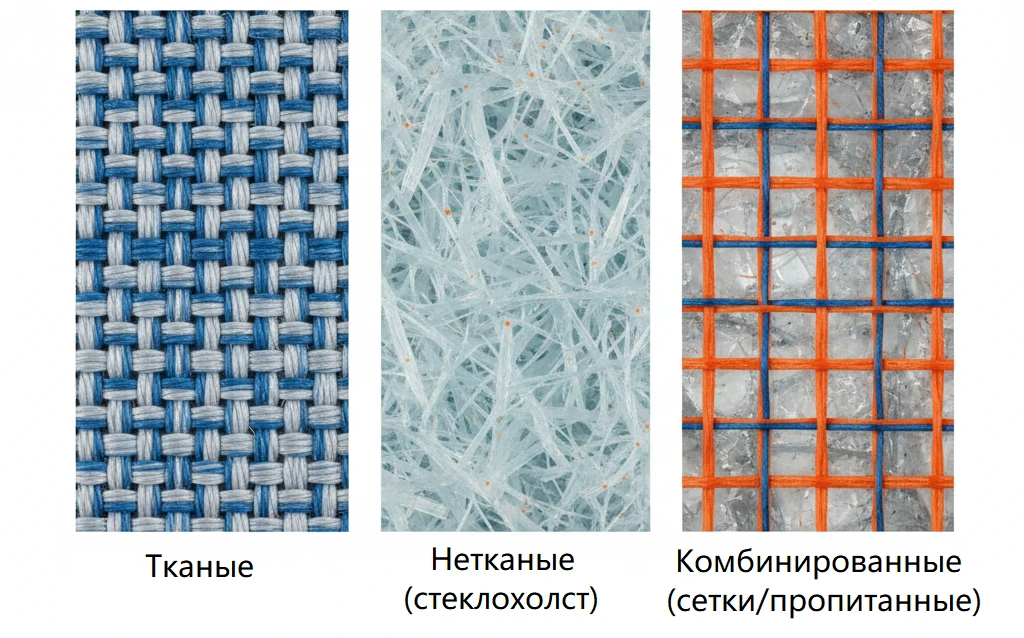

Помимо состава стекла, на свойства стеклоткани критически влияет ее структура — она определяет драпируемость, изотропию, адгезию и устойчивость к расслоению. Выделяют три типа: тканые, нетканые и комбинированные.

• Тканые материалы изготавливаются переплетением нитей. Полотняное (Т-11, Э3-100) — жесткое, размерно стабильное, но плохо драпируется; подходит для плоских изделий (экраны, панели). Саржевое (Э4-150С, Т-23) — на 10–15% прочнее при той же плотности, лучше обтягивает радиусы; применяется в корпусах, резервуарах. Атласное — максимальная драпируемость для сложных форм, но ниже сопротивление расслоению; используется во внешних слоях композитов (обтекатели, спортинвентарь).

• Нетканые материалы (стеклохолсты) — волокна уложены хаотично и скреплены иглопробивным, термическим или химическим способом. Обеспечивают изотропность и высокую адгезию к смолам, битуму, цементу. Иглопробивные — для кровельных подложек и шумоизоляции; термоскрепленные — до 180 °C; химически скрепленные — в фильтрах и жестких плитах.

• Комбинированные — например, щелочестойкая сетка ССС-10/15 (AR-стекло + акриловая пропитка) — предназначена только для армирования штукатурок. Не подходит для ламинирования (пропитка блокирует смолу), но эффективно гасит усадочные деформации.

Выбор структуры — инженерное решение: полотняная ткань в штукатурке вызывает трещины, стеклохолст в несущем слое — расслоение. Даже небольшое несоответствие технологии сводит на нет преимущества материала.

Основные сферы применения стеклоткани

Стеклоткань почти всегда работает в составе систем — как армирующий, изолирующий или стабилизирующий элемент. Одни и те же свойства (прочность, термостойкость, химическая инертность) используются по-разному: в строительстве — для гашения усадки штукатурки, в авиастроении — для несущих оболочек.
В строительстве — три ключевых направления:

• Армирование штукатурок — щелочестойкая сетка (AR-стекло, 130–165 г/м²), компенсирует деформации без препятствования усадке.
• Защита теплоизоляции — тонкие ткани (30–100 г/м², часто с силиконом) удерживают волокна минваты/базальта, предотвращают выдувание, сохраняя паропроницаемость.
• Усиление кровель — стеклохолст или Э3-50 под мембраны повышают устойчивость к проколам и стабилизируют геометрию при температурных перепадах.
  В промышленной изоляции стеклоткань — каркас, удерживающий объемные материалы (базальтовый войлок, КАОН-картон) на трубах, котлах, печах. Плотность 200–300 г/м², закрепление хомутами. При ≤400 °C система служит десятилетиями. В агрегатах с вибрацией — работает как диэлектрическая и виброгасящая прокладка.
  В композитах — основной армирующий каркас. Для эпоксидов — ткани с силановой обработкой (химическое сцепление со смолой). В судостроении комбинируют: саржевая ткань — внутри (прочность), атласная — снаружи (гладкость). В ветроэнергетике — плотность до 800 г/м², критичны усталостная стойкость и модуль упругости. Чередование направлений переплетения снижает анизотропию и повышает сопротивление расслоению.
  В электротехнике — стабильные диэлектрические свойства (Э3-30, Э2-40) для изоляции обмоток, плат, барьеров. Требуется чистота стекла и отсутствие ионных примесей. Для ответственных узлов — термообработка при 500–600 °C («дегазация» сайзинга).
  В фильтрации и защите — работа в агрессивных средах: С-стекло — для кислотных паров; иглопробивные холсты — в газоочистке (устойчивость к золе); многослойные композиты с фольгой — в спецодежде (кратковременно до 1000 °C).

Важно: эффективность достигается только при совпадении трех параметров — состав стекла, структура материала, условия эксплуатации. Нарушение одного звена приводит к скрытому, но неизбежному отказу системы.

Как выбрать стеклоткань под задачу: 5 ключевых критериев

Выбор стеклоткани — процесс, который начинается не с каталога поставщика, а с анализа условий эксплуатации будущей конструкции. Опыт показывает, что до 70% случаев преждевременного разрушения композитных или изоляционных систем связаны не с качеством материала, а с его несоответствием реальным нагрузкам. Чтобы избежать таких ошибок, необходимо последовательно пройти пять этапов технической оценки — каждый из них исключает неподходящие варианты и сужает поле выбора до нескольких обоснованных решений.

1. Нагрузка: статическая — полотняная/саржевая (100–300 г/м²); ударная — многослойная; усталостная — S-стекло.
2. Температура: до +350 °C — Э-стекло; выше — С- или кварцевое. Учитывайте термоциклы.
3. Химия: щелочи — AR-стекло; кислоты — С-стекло; органика — Э-стекло с подходящей пропиткой.
4. Совместимость со связующим: эпоксид — аминосилан; полиэфир — винилсилан; цемент — AR + акрил.
5. Формат: бобины — для автоматики; рулоны по 50 м — для ручного монтажа.
   Грамотный выбор — это не поиск «самой прочной» или «самой дешевой» стеклоткани, а поиск оптимального баланса между эксплуатационными требованиями, технологическими возможностями и экономической целесообразностью. В 90% случаев победителем становится не экзотический материал, а стандартное решение, подобранное с учетом всех пяти критериев. Остальные 10% — задачи с экстремальными условиями, где действительно требуется индивидуальная инженерная проработка.

Безопасность при работе со стеклотканью

Стеклоткань безопасна в готовых изделиях, но при механической обработке (резка, шлифовка) образуются микроволокна (9–15 мкм, длиной 0,5–5 мм), вызывающие механическое раздражение кожи (зуд, покраснение), глаз (слезотечение, резь) и дыхательных путей (кашель, першение). Эффект обратим, но повторное воздействие без защиты может привести к хроническому дерматиту или бронхиту.
Важно: стекловолокно не канцерогенно (группа 3 по IARC), не вызывает силикоза или фиброза (в отличие от асбеста и кристаллического кремнезема), но требует контроля концентрации в воздухе — предел по СанПиН 2.2.4.3359-16: ≤3 мг/м³.
Для снижения рисков применяется иерархический подход (ГОСТ 12.4.120–83, Р 2.2.2006-05):

• Инженерные меры: локальная вентиляция, влажная обработка (снижает пыль на 70–80 %), станки с вакуумным отсосом.
• Организационные: выделенный участок раскроя, запрет еды/курения, влажная уборка промышленным пылесосом.
• СИЗ: респиратор FFP2/FFP3 (обычные маски неэффективны), герметичные очки с боковыми щитками, комбинезон и плотные перчатки (нитрил/кожа — латекс прокалывается).

Хранение: сухое, прохладное, без УФ-воздействия (сайзинг разрушается, растет пылеобразование); рулоны — вертикально, на поддонах.
Мифы: «не чесать — и все пройдет» — неверно: микротравмы кожи создают входные ворота для инфекций. Грамотная защита — не перерасход, а повышение качества и экономической эффективности работ.

Заключение

Стеклоткань эффективна только при точном соответствии: состав стекла + структура + условия эксплуатации. Ошибки возникают не из-за качества, а из-за неверного подбора — например, Э-стекло в бетоне или плотная ткань в штукатурке. В многослойных системах она работает как «невидимый каркас»: удерживает изоляцию, распределяет напряжения, стабилизирует геометрию. Ее ценность — не в момент установки, а в десятилетиях безотказной работы.
Для реализации инженерных решений — от армирования фасадов до высокотемпературной изоляции — важно использовать материалы, соответствующие нормативам и подтвержденные технической документацией. Нас ассортимент стеклотканей по ссылке - стеклоткани
