Свойства керамического волокна и области применения

Керамическое волокно — это класс высокотемпературных неорганических материалов, состоящих из тончайших нитей на основе оксидов алюминия, кремния и других элементов периодической системы. В отличие от традиционных огнеупоров — шамота, динаса или корунда, — оно обладает волокнистой структурой, что обеспечивает уникальное сочетание низкой объемной массы, высокой пористости и исключительной термостойкости. Эта особенность делает его незаменимым в условиях, где критичны не только температурные нагрузки, но и требования к весу, гибкости и скорости монтажа.

История развития

Исторически первые промышленные образцы керамического волокна появились в 1950-х годах в США и Великобритании как ответ на запросы авиационной промышленности. Первоначально применялись алюмосиликатные составы с содержанием Al₂O₃ около 45–55 %, рассчитанные на длительную работу при 1000–1200 °C. С тех пор технология прошла путь от простой ваты до сложных гибридных композитов, включая поликристаллические волокна на основе α-оксида алюминия и циркония, способные выдерживать воздействие до 1800 °C без значимой деградации структуры.

Современные тенденции

Сегодня актуальность темы керамического волокна растет нелинейно. Глобальные тренды — энергоэффективность, декарбонизация промышленности, развитие водородной металлургии и гиперзвуковых технологий — создают спрос на материалы, способные функционировать в экстремальных средах: окислительных, восстановительных, с агрессивными шлаками или при интенсивном термоциклировании. В этих условиях керамическое волокно выступает не как альтернатива, а как единственно возможное решение, сочетающее изоляционные, механические и химические функции в одном компоненте.

В статье представлены систематизированные знания о керамическом волокне с позиции материаловедения и инженерной практики. Мы последовательно рассмотрим его классификацию, раскроем физико-химические свойства через призму микроструктурных механизмов и проанализируем реальные сценарии применения — без маркетинговых упрощений, но с акцентом на причинно-следственные связи: почему именно этот тип волокна выбирают в той или иной отрасли, и какие компромиссы при этом закладываются на этапе проектирования.

Классификация керамических волокон

Систематизация керамических волокон строится по трем основным критериям: химический состав, кристаллическое состояние и форма поставки. Учет этих параметров позволяет точно прогнозировать поведение материала в реальных условиях эксплуатации.

По химическому составу выделяют несколько ключевых групп. Алюмосиликатные волокна — наиболее массовый сегмент— содержат 45–55 % Al₂O₃ и 45–55 % SiO₂, иногда с добавками B₂O₃ или Cr₂O₃ для стабилизации аморфной фазы. Они оптимальны для температур до 1260 °C. Муллитовые волокна (Al₆Si₂O₁₃, ~72 % Al₂O₃) обладают повышенной термической стабильностью за счет формирования игольчатых кристаллов муллита, препятствующих усадке. Циркониевые и алюмоциркониевые составы (с 15–17 % ZrO₂) применяются там, где требуется устойчивость к термоударам и агрессивным шлакам — например, в разливочных системах чугуна. Отдельную нишу занимают оксидные волокна на основе чистого α-Al₂O₃ или Al₂O₃–ZrO₂–Y₂O₃: их рабочий диапазон превышает 1600 °C, но технология получения сложна и энергозатратна.

Кристаллическое состояние определяет долговечность. Аморфные волокна, производимые методом выдува или центрифугирования расплава, обладают высокой гибкостью и низкой теплопроводностью, однако при длительном нагреве выше 1000 °C начинается кристаллизация — сначала в виде метастабильного муллита, затем — кристобалита. Это сопровождается объемной усадкой и хрупкостью. Поликристаллические волокна, выращиваемые по методу Вернейля или через золь-гель процессы, изначально имеют упорядоченную структуру и не подвержены фазовым превращениям, но их производство ограничивает длину и гибкость.

Что касается формы выпуска, керамическое волокно поставляется в виде рыхлой ваты, мата на связующем, иглопробивного войлока, прессованных плит, жгутов, шнуров и даже тканых полотен. Выбор формы диктуется не только геометрией объекта изоляции, но и типом нагрузок: например, иглопробивные изделия предпочтительны при вибрационных воздействиях, тогда как плиты на органическом связующем — для статичных конструкций с четкими габаритами.

Физико-химические свойства: механизмы и практические следствия

Свойства керамического волокна нельзя рассматривать изолированно — каждая характеристика обусловлена микроструктурой, которая, в свою очередь, зависит от состава и технологии изготовления. Понимание этих связей позволяет оптимизировать выбор материала под конкретную задачу.

• Термостойкость и огнеупорность

Термический предел применения — не температура плавления (у большинства керамических волокон она превышает 1700 °C), а температура, при которой начинаются необратимые структурные изменения: кристаллизация, спекание, фазовые переходы. Для стандартных алюмосиликатных волокон этот порог составляет 1260 °C, для муллитовых — 1400 °C, для поликристаллических Al₂O₃ — 1650–1700 °C. Важным параметром является так называемая «допустимая температура непрерывной эксплуатации» — она обычно на 100–150 °C ниже предела кристаллизации, чтобы обеспечить ресурс не менее 5–10 лет.

Коэффициент линейного расширения керамического волокна (3–5·10⁻⁶ К⁻¹) в 3–5 раз ниже, чем у углеродистых и легированных сталей. Это минимизирует термические напряжения на границе «металл–изоляция», что критично для конструкций, подверженных частым циклам нагрева и охлаждения — например, в литейных ковшах или печах периодического действия.

• Теплофизические характеристики

Теплопроводность керамического волокна — функция температуры, плотности и размера пор. При плотности 128 кг/м³ и температуре 600 °C она составляет 0.045–0.065 Вт/м·K; при 1000 °C — 0.09–0.12 Вт/м·K. Такая низкая величина достигается за счет трех механизмов: кондуктивного (по твердой фазе), конвективного (в порах) и радиационного. При температурах выше 800 °C доминирует радиационный перенос, поэтому в высокотемпературных плитах часто вводят инфракрасные опакеры — оксиды циркония, титана или углерода, которые рассеивают ИК-излучение и снижают эффективную теплопроводность на 15–25 %.

Объемная теплоемкость волокнистых материалов также ниже, чем у монолитных огнеупоров, что позволяет сократить время разогрева оборудования и снизить энергозатраты на пуск.

• Механические свойства

Прочность на разрыв одиночного волокна может достигать 0.8–1.2 ГПа, однако в объемном изделии этот показатель падает до 0.05–0.2 МПа из-за хаотичного расположения волокон и наличия связующего. Тем не менее, волокнистая структура обеспечивает высокую вязкость разрушения: при образовании микротрещины энергия поглощается за счет выдергивания и изгиба соседних нитей, а не хрупкого скалывания, как в шамоте. Это делает керамическое волокно устойчивым к термоударам и локальным перегревам.

Поликристаллические волокна, несмотря на высокую температурную стойкость, обладают низкой пластичностью из-за отсутствия дислокационной подвижности в керамике. Их применение ограничено статичными зонами без вибрации и изгибающих нагрузок.

• Химическая устойчивость

Керамическое волокно инертно к расплавам железа, меди, алюминия и цинка, что объясняет его широкое применение в металлургии. Однако в средах, богатых щелочными оксидами (Na₂O, K₂O) или фторидами, возможна коррозия: щелочи разрушают Si–O–Si связи, а фториды образуют летучие соединения (например, AlF₃). Особенно чувствительны алюмосиликатные волокна к парам HF — даже при концентрациях 10–20 ppm наблюдается значительная деградация за несколько сотен часов.

В атмосфере пара при температурах выше 1300 °C возможно взаимодействие SiO₂ (из волокна) с Al₂O₃ с образованием муллита и выделением кремнезема — процесс, сопровождающийся объемным расширением и растрескиванием. Для таких условий предпочтительны циркониевые или чисто глиноземные составы.

• Электрические и радиационные свойства

Благодаря высокому удельному электрическому сопротивлению (>10¹⁰ Ом·см при 800 °C) и низкой диэлектрической проницаемости (ε ≈ 4–5), керамическое волокно служит эффективной изоляцией в высокотемпературных электронных системах — от нагревательных элементов до датчиков давления в ГТД.

Оно также демонстрирует высокую стойкость к γ-излучению и нейтронному облучению, не набухая и не теряя прочности в дозах до 10⁸ Гр. Это позволяет использовать его в качестве теплоизоляции в активных зонах исследовательских реакторов и в транспортных контейнерах для отработавшего ядерного топлива.

Области промышленного применения

Выбор керамического волокна в реальных проектах всегда является результатом компромисса между температурой, химической средой, механическими нагрузками и экономическими ограничениями. Ниже — анализ применения по отраслям с акцентом на функциональные причины выбора именно этого материала.

Металлургия

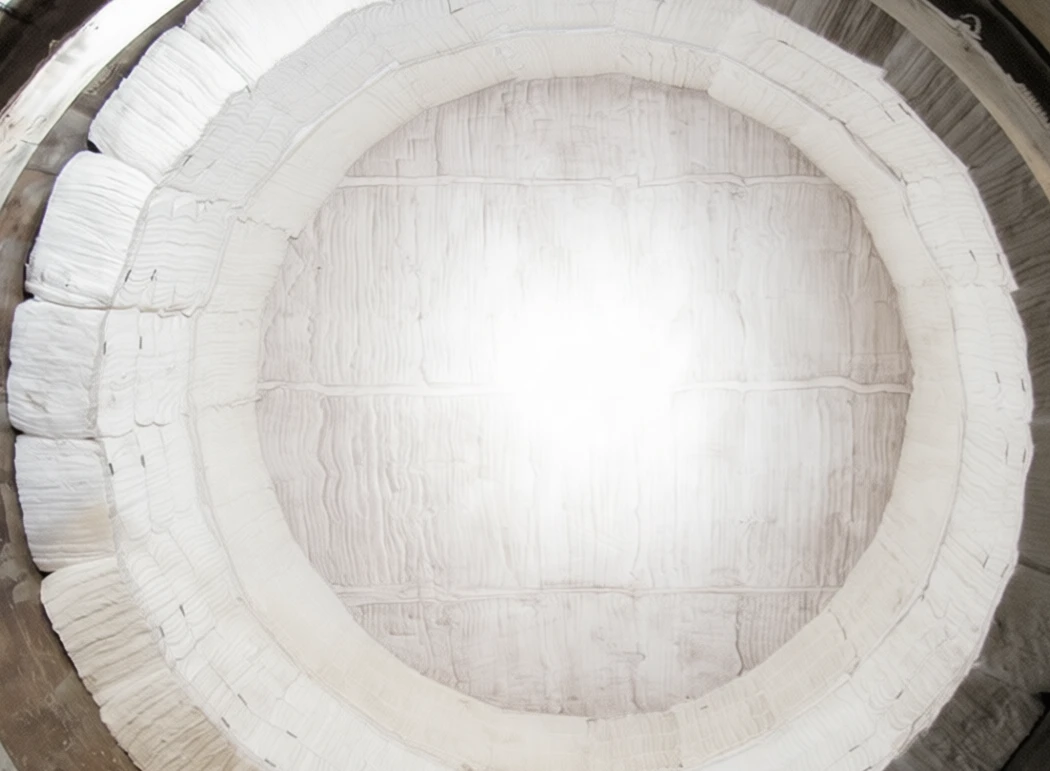

В сталеплавильном и литейном производстве керамическое волокно применяется в трех ключевых узлах: футеровке индукционных и дуговых печей, разливочных системах и фильтрах. В печах оно служит как промежуточный слой между жестким огнеупором и стальным кожухом, снижая температуру наружной поверхности на 150–200 °C и продлевая срок службы металлоконструкции. В разливочных стаканах и литниковых системах используются муллит-циркониевые композиты: они выдерживают кратковременное воздействие чугуна (1450–1500 °C) и устойчивы к эрозии расплавом.

Особый интерес представляют керамические фильтры для очистки алюминиевых сплавов. Микропористая структура (поры 10–50 мкм) задерживает оксидные включения и интерметаллиды, улучшая качество отливок. При этом химическая инертность волокна исключает загрязнение металла — в отличие от фильтров на основе целлюлозы или кремнезема.

Энергетика

На тепловых и атомных электростанциях керамическое волокно обеспечивает изоляцию паропроводов, котлов высокого давления и газовых турбин. В паропроводах с температурой 560–600 °C оно заменяет асбестовые маты, обеспечивая меньший диаметр изоляционного пакета при равной эффективности. В газотурбинных установках — в виде теплозащитных экранов на лопатках и сопловых аппаратах. Здесь критична не только термостойкость, но и низкая плотность: снижение массы лопатки на 100 граммов дает прирост КПД до 0.3 % за счет уменьшения центробежных нагрузок.

В атомной энергетике применяются специальные марки с пониженным содержанием бора и кадмия — чтобы избежать «отравления» нейтронного потока. Такие волокна используются в изоляции парогенераторов и трубопроводов первого контура.

Химическая и нефтеперерабатывающая промышленность

В установках каталитического крекинга, риформинга и гидроочистки керамическое волокно защищает металлические реакторы от температур 500–800 °C в агрессивных атмосферах (H₂S, SO₂, NH₃). Преимущество перед минеральной ватой — отсутствие выщелачивания связующего и стабильность геометрии при циклическом нагреве. В установках переработки нефтяного кокса — в качестве изоляции печей коксования, где температура достигает 1100 °C, а среда насыщена углеродными частицами, способными проникать в поры менее плотных материалов.

Аэрокосмическая и оборонная промышленность

Здесь керамическое волокно выходит за рамки изоляции и становится несущим элементом теплозащитных систем. Например, в возвращаемых аппаратах типа «Союз» или SpaceX Dragon используются многослойные экраны на основе алюмоциркониевого волокна с добавкой Y₂O₃. При входе в атмосферу внешний слой нагревается до 1650 °C, но благодаря низкой теплопроводности и высокой теплоемкости, температура на внутренней поверхности остается ниже 200 °C.

В гиперзвуковых летательных аппаратах (М > 5) разрабатываются композиты на основе поликристаллического Al₂O₃, армированного нановолокнами SiC. Такие материалы способны выдерживать локальные температуры до 2000 °C в течение нескольких минут без плавления или растрескивания.

Электроника и приборостроение

В производстве полупроводников керамическое волокно применяется в печах для эпитаксиального наращивания — там, где требуется чистота поверхности и стабильность температурного поля. Плиты из высокочистого Al₂O₃-волокна не выделяют летучих примесей и не деформируются при 1400 °C в атмосфере водорода.

Также оно используется в изоляции термопар, пирометров и датчиков давления в агрессивных средах. Гибкость волокна позволяет создавать миниатюрные защитные чехлы, повторяющие геометрию сенсора, без потери чувствительности.

Перспективные направления

Наиболее активно развиваются два направления. Первое — керамические аэрогели на основе волоконного каркаса. Такие материалы сочетают нанопористость аэрогеля (поры < 50 нм) с механической устойчивостью волокон, достигая рекордной теплопроводности 0.012–0.018 Вт/м·K при комнатной температуре. Второе — гибридные волокна с градиентным составом: ядро из α-Al₂O₃ для термостабильности, оболочка из аморфного алюмосиликата для гибкости. Это позволяет обойти фундаментальную дилемму «прочность vs пластичность».

Также исследуются биосовместимые керамические волокна на основе ZrO₂–Y₂O₃ для регенеративной медицины — как каркасы для роста костной ткани. Их преимущество — высокая прочность при малом модуле упругости, близком к кости, и отсутствие токсичных ионов в растворе.

Заключение

Керамическое волокно — это не просто «теплоизоляционный материал», а сложная инженерная система, в которой каждый параметр — от доли оксида циркония до метода формования — имеет прямое функциональное значение. Его применение оправдано тогда, когда традиционные огнеупоры не справляются с совокупностью требований: высокая температура + химическая агрессия + необходимость снижения массы + циклические нагрузки.

В условиях глобального перехода к низкоуглеродным технологиям значение керамического волокна будет только расти. Водородные доменные печи, электродуговые сталеплавильные агрегаты нового поколения, установки термохимического разложения воды — все они требуют материалов, способных выдерживать водородную embrittlement (охрупчивание — процесс потери материалом своей пластичности), высокие парциальные давления пара и температуры выше 1400 °C. Ни один из существующих классов огнеупоров не отвечает этим вызовам так полно, как модернизированные керамические волокна.

Тем не менее, остается ключевая научно-техническая задача — ликвидация компромисса между термостабильностью и механической надежностью. Аморфные волокна постепенно кристаллизуются; поликристаллические — хрупки. Перспектива лежит в области наноструктурирования: создание волокон с контролируемой кристаллической фазой на наноуровне, введение наночастиц SiC, BN или графена для повышения вязкости разрушения без потери термостойкости.
