Шамотный кирпич своими руками: подробное руководство по изготовлению огнеупорного материала в домашних условиях

Что представляет собой огнеупорный кирпич на основе алюмосиликатов

Прежде чем говорить о том, как сделать шамотный кирпич, необходимо понять, что это за материал и чем он принципиально отличается от обычного строительного. Это изделие, способное выдерживать нагрев до 1600–1700 °C без разрушения структуры, потери прочности и изменения геометрических размеров. Именно поэтому огнеупорный материал незаменим при строительстве печей, каминов, мангалов и барбекю-комплексов.

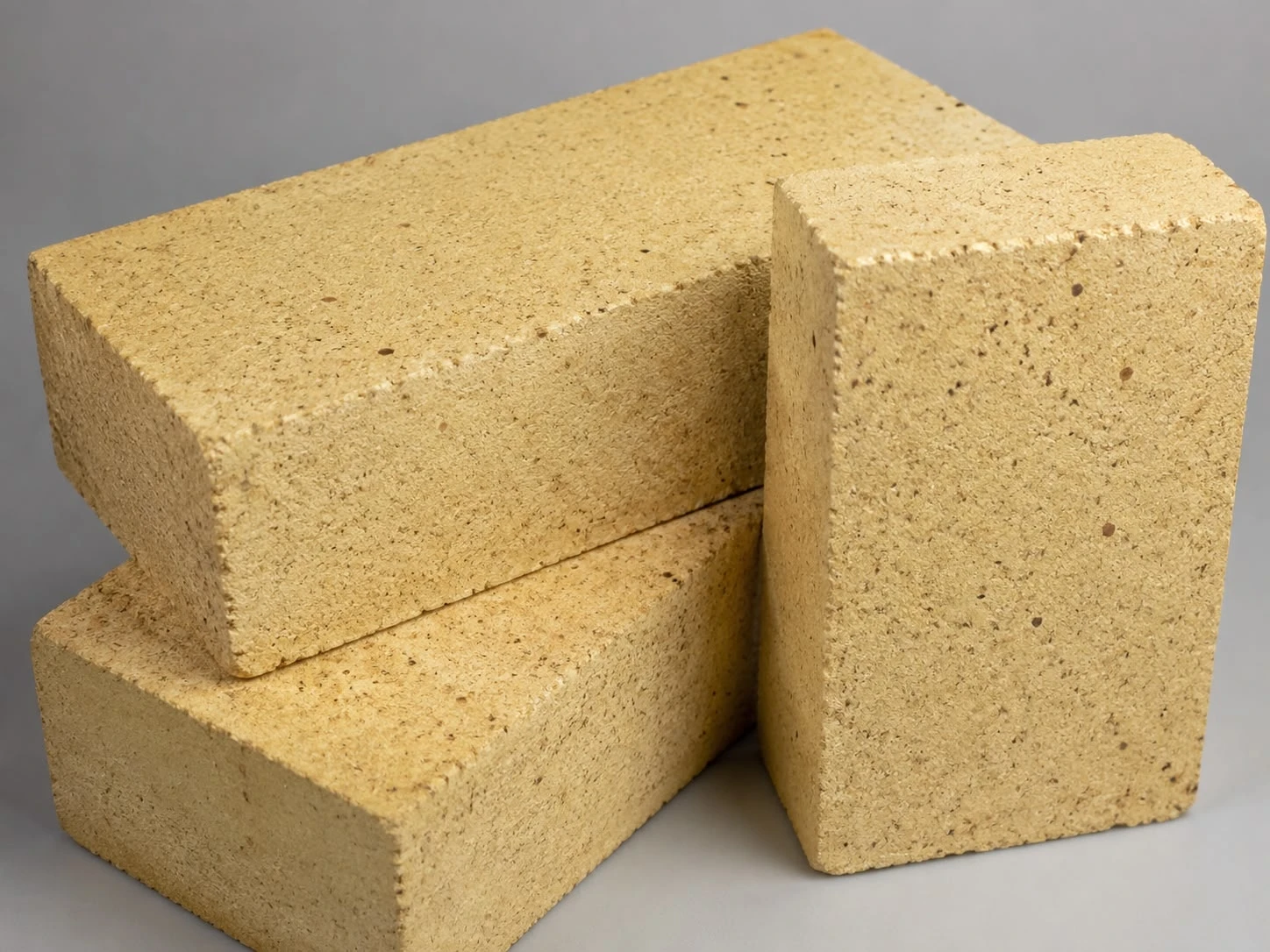

Ключевая особенность, которой обладает данный кирпич - зернистая структура. Если разломить изделие, на срезе хорошо видны вкрапления светлых и темных зерен разной фракции. Это не брак и не случайность: такая структура формируется за счет введения в смесь крупнозернистого компонента - боя уже обожженной глины, так называемого шамотного порошка. Именно он обеспечивает термическую стабильность и низкий коэффициент теплового расширения.

✔Химический состав и физические свойства

Огнеупорный кирпич алюмосиликатной группы содержит от 30 до 90 % оксида алюминия (Al₂O₃). Остальное - диоксид кремния (SiO₂) и незначительные примеси в виде оксидов железа, кальция, магния. Чем выше содержание глинозема, тем более высокой температурой эксплуатации может похвастаться материал.

Основные характеристики, которыми обладает качественный кирпич:

• огнеупорность - от 1600 до 1730 °C;
• плотность - от 1700 до 2050 кг/м³ в зависимости от марки;
• теплопроводность - 0,6–0,9 Вт/(м·К);
• водопоглощение - не более 8–30 %;
• прочность на сжатие - от 20 до 230 Н/мм².

Размеры, которые имеет стандартный кирпич данной группы, чаще всего составляют 230×113×65 мм (одинарный формат) либо 250×124×65 мм. Существуют также клиновые, трапецеидальные и арочные виды, используемые для кладки сводов топки и фигурных конструкций.

✔Где применяется огнеупорный материал

Сфера использования, которую имеет данный кирпич, чрезвычайно широка. В частном строительстве он необходим при возведении:

• топки дровяных печей и каминов;
• дымоходных каналов в зоне прохождения горячих газов;
• уличных комплексов барбекю и мангалов;
• банных печей-каменок;
• отопительных щитков.

В промышленности из него выполняют футеровку плавильных агрегатов, доменных и мартеновских печей, агрегатов обжига керамики. Раствор для кладки в каждом из этих случаев подбирается индивидуально, но всегда на основе специальной глины с добавлением тонкомолотого порошка.

Сырье для приготовления смеси

Чтобы изготовление шамотного кирпича увенчалось успехом, необходимо заранее подготовить качественное сырье. От его состава напрямую зависит, какими свойствами будет обладать готовый материал.

✔Шамотная глина как основа
Глина - главный связующий компонент смеси. Для производства огнеупорного материала подходит не любая порода, а только каолинováя или гидрослюдистая, содержащая повышенное количество оксида алюминия. Такую глину добывают в специализированных карьерах, и именно она служит исходным сырьем при заводском изготовлении.

В домашних условиях найти подходящую глину сложнее. Можно приобрести готовую шамотную глину в мешках - она продается в строительных магазинах и используется как раствор для кладки печей. Альтернативный путь - найти месторождение огнеупорного сырья в вашем регионе и самостоятельно провести анализ. Простейший тест: скатайте из увлажненной массы жгут толщиной 1–1,5 см и согните его в кольцо. Если жгут не трескается и не рвется - глина достаточно пластична. Если при высыхании образец не покрывается сеткой трещин - можно пробовать использовать его в смеси.

✔Шамотный порошок (отощитель)
Второй обязательный компонент - шамотный порошок, представляющий собой дробленый и молотый бой уже обожженной глины. Его доля в смеси может достигать 60–70 %. Именно порошок формирует ту самую зернистую структуру, которой отличается настоящий огнеупорный кирпич, и обеспечивает устойчивость к резким перепадам температур.
Получить порошок самостоятельно можно двумя способами. Первый - приобрести готовый материал у производителя огнеупоров. Второй - собрать бой бракованных или отслуживших шамотных изделий, измельчить его в ступе или с помощью механической дробилки и просеять через сито с ячейкой 2–4 мм. Фракционный состав порошка влияет на плотность: чем мельче помол, тем выше плотность, которую имеет готовый кирпич, но тем ниже его термическая стойкость.

✔Песок и вода
Песок вводится в смесь как дополнительный отощитель. Использовать можно только чистый кварцевый песок фракции 0,5–2 мм, без органических и глинистых примесей. Перед тем как сделать смесь, песок обязательно просеивают и при необходимости промывают.
Вода должна быть чистой, без запаха нефтепродуктов и повышенной жесткости. Ее количество подбирается опытным путем: готовая масса должна напоминать крутое тесто и не прилипать к рукам.

Инструменты и оборудование для домашнего производства

Изготовление шамотного кирпича своими руками требует определенного набора инструментов. Полностью автоматизировать процесс не получится, но минимальный механизированный набор заметно ускорит работу.

Вам понадобятся:

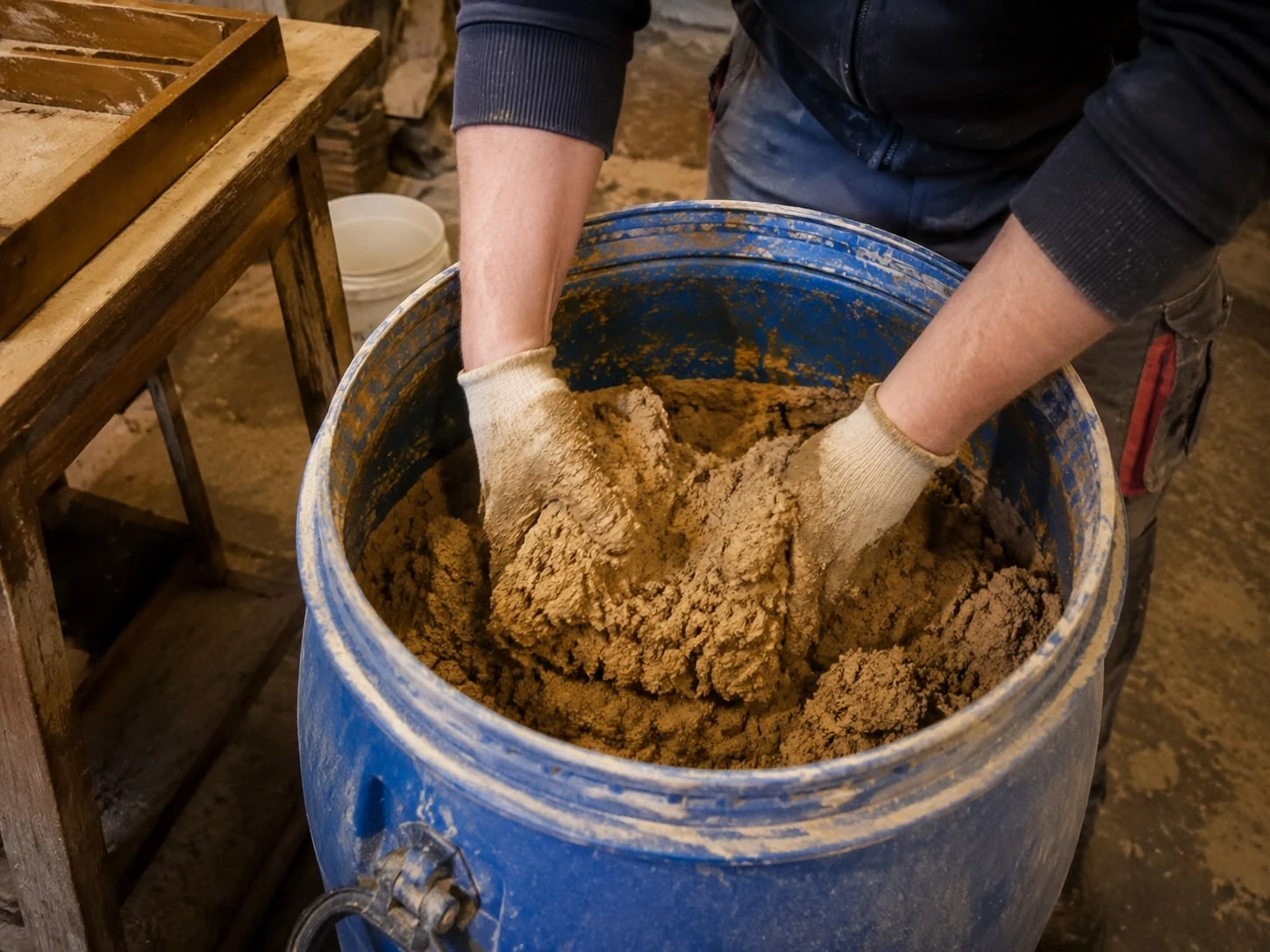

1. емкость для замачивания глины (пластиковая бочка объемом 100–200 литров);
2. корыто или бетономешалка для приготовления смеси;
3. деревянные или металлические формы под стандартные размеры кирпича (230×113×65 мм);
4. резиновый молоток для утрамбовки;
5. стальной шпатель для снятия излишков;
6. сито с ячейкой 2–4 мм для просеивания порошка;
7. навес для сушки или хорошо проветриваемое помещение;
8. печь для обжига - об этом поговорим отдельно.

Из средств защиты обязательно используйте респиратор (при работе с порошком образуется пыль), перчатки и защитные очки.

Обжиг: самый сложный этап производства

Именно на этом этапе сырец превращается в полноценный огнеупорный материал. Температура обжига - главный фактор, определяющий качество. Для формирования керамического камня необходимо, чтобы в смеси произошли процессы спекания: частичное оплавление глинистого компонента, который связывает зерна порошка в монолит.

✅Требования к печи

Обычная дровяная печь, в которой обжигают керамический кирпич, не подойдет: она не способна обеспечить температуру выше 900–1000 °C. Для производства огнеупорного материала необходима муфельная печь либо специально сложенная горн-печь с принудительным наддувом воздуха. Температура в рабочей камере должна достигать 1400–1600 °C и поддерживаться на этом уровне не менее 8–12 часов.

В домашних условиях многие мастера используют модифицированные печи на отработанном масле или газовые горны с керамическим волокном. Каждый вариант имеет свои ограничения, и перед началом работы необходимо убедиться, что конструкция обеспечивает равномерный прогрев всей садки.

✅Температурный режим обжига

Режим обжига, при котором кирпич приобретает заданные свойства, состоит из нескольких стадий:

1. Подсушка (до 200 °C). В течение 4–6 часов удаляются остатки свободной влаги. Скорость подъема температуры - не более 30–50 °C в час.
2. Дегидратация глины (200–600 °C). Из минерала удаляется химически связанная вода. Процесс идет 6–8 часов.
3. Окисление и декарбонизация (600–900 °C). Выгорают органические примеси, разлагаются карбонаты. Продолжительность - 4–6 часов.
4. Спекание (1300–1600 °C). Ключевая стадия, в ходе которой формируется керамический камень. Время выдержки при максимальной температуре - 8–12 часов.
5. Охлаждение. Плавное снижение температуры со скоростью не более 50–100 °C в час. Резкое охлаждение приведет к трещинам.

Весь цикл занимает от 3 до 7 суток. Нарушение любого из этапов - например, слишком быстрый подъем температуры или преждевременное вскрытие печи - приведет к браку.

✅Как определить готовность без пирометра

В заводских условиях температура контролируется термопарами и пирометрами. В домашних условиях приходится ориентироваться на косвенные признаки. Цвет каления садки в печи - надежный индикатор: темно-вишневое свечение соответствует примерно 800 °C, светло-вишневое - 900 °C, оранжевое - 1000 °C, желтое - 1100 °C, ярко-желтое с белым оттенком - 1300 °C и выше. Для спекания алюмосиликатной массы необходимо достичь именно ярко-желтого или белого каления.

Типичные ошибки при самостоятельном изготовлении

Практика показывает, что изготовление шамотного кирпича своими руками часто сопровождается одними и теми же ошибками. Разберем наиболее распространенные.

• ❌Неправильная рецептура. Избыток глины приводит к сильной усадке и трещинам, избыток порошка - к тому, что кирпич рассыпается. Соблюдайте пропорции 60–70 % порошка и 30–40 % глины.
• ❌Плохое перемешивание. Комки и неоднородности в смеси становятся очагами напряжений при обжиге. Перемешивайте массу до полной однородности.
• ❌Слишком быстрая сушка. Как уже упоминалось, сквозняки и прямой солнечный свет - враги качественного сырца. Сушите медленно и равномерно.
• ❌Нарушение режима обжига. Это самая частая причина брака. Недожог оставляет материал рыхлым, пережог превращает его в стеклоподобную массу, которая плохо держит раствор при кладке и трескается от перепадов температур.
• ❌Экономия на сырье. Глина с высоким содержанием органики или песка, некондиционный порошок - все это сказывается на качестве. Не пытайтесь сделать огнеупорный материал из первого попавшегося сырья.

Заключение

Изготовление огнеупорного материала в домашних условиях - задача сложная, но технически решаемая. Ключевые факторы успеха: качественное сырье, точное соблюдение рецептуры, медленная равномерная сушка и строгий контроль температуры обжига. Нарушение любого из этих условий неизбежно приводит к браку, а экономия на материалах оборачивается разрушением кладки уже через один-два сезона эксплуатации.
Если вы не готовы посвятить недели экспериментам с сырьем и режимами обжига, если вам нужен материал с гарантированными характеристиками для ответственной кладки топки, камина или промышленного агрегата - разумнее обратиться к проверенному поставщику. Компания «Уралбаск» предлагает широкий ассортимент огнеупорных изделий заводского изготовления, прошедших контроль качества и полностью соответствующих требованиям ГОСТ:

• Кирпич шамотный марки ША - с содержанием Al₂O₃ не менее 30 %, огнеупорностью 1690 °C, оптимален для кладки топок дровяных печей и каминов;
• Кирпич шамотный марки ШБ - универсальное решение с содержанием Al₂O₃ не менее 28 %, подходит для бытовых и промышленных печей, дымоходов, барбекю-комплексов;
• Кирпич шамотный марки ШТ - для футеровки агрегатов, работающих при высоких температурах, с повышенной плотностью и прочностью.

Заводское изготовление гарантирует стабильность характеристик от партии к партии, точную геометрию и долгий срок службы. А это именно то, чего невозможно добиться кустарным способом, какими бы усилиями и энтузиазмом вы ни обладали.
