Огнеупорные плиты: виды, характеристики и применение в промышленных и строительных конструкциях

Огнеупорные плиты: виды, характеристики и применение в промышленных и строительных конструкциях

Выбор огнеупорной плиты — это не вопрос «какую купить подешевле», а расчетная инженерная задача. Ошибка в выборе материала может привести к разрушению футеровки, выходу из строя оборудования, нарушению требований пожарной безопасности и, как следствие, к административной или уголовной ответственности. Особенно критично это для компаний, работающих с высокотемпературными процессами: в металлургии, стекольной и керамической промышленности, на предприятиях по утилизации отходов, в энергетике и даже в сегменте коммерческих бань и ресторанов с печной кухней.

В этой статье мы систематизируем знания об огнеупорных плитах — от химико-минералогической классификации до практики монтажа. Расскажем, какую температуру выдерживает каждый тип, почему одни материалы подходят для футеровки печей, а другие — только для пассивной отделки стен, и как избежать типичных ошибок при проектировании и закупке.

Что такое огнеупорная плита: определение и нормативная база

Огнеупорная плита — это жесткий листовой или блочный материал, предназначенный для длительной эксплуатации при температуре не ниже 1000 °С без потери формы, прочности и теплоизоляционных свойств. Ключевое отличие от негорючих или огнестойких панелей — устойчивость не просто к кратковременному воздействию пламени (предел огнестойкости EI 30–240), а к длительному нагреву в условиях реальной эксплуатации.

По ГОСТ 28874-2004 к огнеупорным относятся материалы, у которых: — остаточное изменение линейных размеров при 1000 °С ≤ 2 %; — начало размягчения (ТНР) ≥ 1350 °С; — класс пожарной опасности — КМ0 (полная негорючесть). Все остальные панели (например, силикат-кальциевые, фиброцементные) — не огнеупорные, а негорючие теплоизоляционные. Их можно использовать только в зонах с температурой до 900–1000 °С и только при условии отсутствия механических и термоциклических нагрузок.

Виды огнеупорных плит

Виды огнеупорных плит по составу и их предельная температура

Существует пять основных типов огнеупорных материалов, из которых изготавливают плиты. Каждый тип имеет свою верхнюю границу по температуре, плотность, коэффициент линейного расширения и устойчивость к среде.

- Алюмосиликатные плиты Наиболее распространенный класс. В основе — оксиды алюминия (Al₂O₃) и кремния (SiO₂). Делятся на подгруппы: — Шамотные (Al₂O₃ 28–45 %): выдерживает до 1350 °С. Плотность 1300–1900 кг/м³. Чувствительны к кислотным шлакам и термоудару. Требуют предварительного обжига — иначе усадка может превысить 3 %. — Высокоглиноземистые (Al₂O₃ 45–72 %): рабочая температура 1550 °С. Неустойчивы к резкому охлаждению выше 1200 °С — возможны сквозные трещины. — Муллитовые (Al₂O₃ 65–72 %): до 1850 °С. Плотность 2000–2400 кг/м³. Почти не поддаются механической обработке — резать такую плиту алмазным диском крайне сложно и дорого. Применяются для футеровки печей, котлов, камер закалки — везде, где требуется высокая механическая стойкость и термостабильность.

- Кремнеземистые (динасовые) плиты Основа — SiO₂ ≥ 93 %. Плотность 2350–2400 кг/м³. Выдерживают до 1650 °С, но материал хрупкий и разрушается при частых циклах ниже 700 °С. Поэтому применение ограничено: коксовые батареи, дуговые печи — там, где температура не опускается в «критическую зону».

- Магнезиальные плиты На основе MgO (периклаз, доломит, шпинель). Выдерживают 1650–1750 °С. Однако при 1300–1500 °С образуется жидкая фаза, что вызывает неравномерную усадку и растрескивание. Материал гигроскопичен (особенно доломитовый), требует герметизации при хранении и монтаже. Применяется в мартеновских печах, сталеплавильном оборудовании.

- Карбидокремниевые плиты SiC ≥ 70 %. Теоретическая температура — до 2200 °С, но в воздушной среде окисление начинается уже при 1300 °С. Усадка нелинейна и начинается с 1200 °С — это критично при проектировании швов. Плита из карбида кремния — один из самых дорогих и хрупких материалов, но незаменим в стекловарении, производстве керамики и при плавке цветных металлов.

- Циркониевые плиты ZrO₂ ≥ 85 %. Рабочая температура — 1700–1800 °С. Материал чрезвычайно дорогостоящий и неустойчив к оксидам железа и марганца. Используется для тиглей, соляных ванн, лабораторного оборудования.

Негорючие, но НЕ огнеупорные плиты: где и как их можно применять

Многие заказчики спрашивают: «какую температуру выдержит плита негорючая?» Ответ зависит от состава. Ниже — реальные пределы для популярных негорючих панелей, которые часто ошибочно называют «огнеупорными».

1. Силикат-кальциевые плиты

Состав — CaO·SiO₂·nH₂O. Материал обладает низкой теплопроводностью (0,053–0,07 Вт/(м·К)), но: — начало деформации — уже при 900 °С; — устойчивость к кратковременному воздействию пламени — до 1100 °С (только на поверхности, без нагрузки); — усадка не регламентирована по ГОСТ 28874-2004. Поэтому такие плиты способны использоваться только в пассивных зонах: обшивка дымоходов, потолочно-проходные узлы (ППУ), противопожарные перегородки, защита стен за печью — но не внутри топки.

2. Вермикулитовые плиты

Вспученный вермикулит + связующее (часто магнезит или перлит). Выдерживает до 1100 °С, но гигроскопичен. Применяется в банях, котельных, для изоляции труб и ППУ. Часто входит в состав смешанных материалов (например, «Файерфикс»).

3. Фиброцементные плиты Цемент + целлюлозные/стеклянные волокна. Температура эксплуатации — до 400 °С (в банях — до 150 °С). Это негорючие, но не огнеупорные панели. Их роль — защита от возгорания деревянных конструкций, а не работа в зоне прямого контакта с огнем.

4. Плиты из базальтового волокна Например, Rockwool. Рабочая температура — до 750 °С (у фольгированных версий — со стороны фольги). Используются для изоляции дымовых труб, вентиляционных каналов, но не в футеровке каминов или топок.

Практические вопросы: как работать с огнеупорными плитами

1. Как крепить огнеупорную плиту?

Метод крепления зависит от типа материала и зоны установки: — Внутренняя футеровка печи/камина: плиты укладываются на жаропрочный клей (глиноземистый или шамотный) с зазором 3–5 мм на усадку. Армирование не требуется — оно снижает термостойкость. — Вертикальные поверхности (стены за печью): используется механическое крепление — термостойкие дюбели (сталь 12Х18Н10Т или Inconel) + клей. Шаг крепления — не более 400×400 мм. — Потолочно-проходной узел (ППУ): плита устанавливается в короб из негорючего металла, фиксируется распорными планками. Клей не используется — допускается только сухая укладка. Важно: при монтаже в зоне циклического нагрева (баня, хлебопекарная печь) необходимо учитывать коэффициент термического расширения материала. Алюмосиликатные и карбидокремниевые материалы требуют компенсационных швов каждые 1–1,5 м.

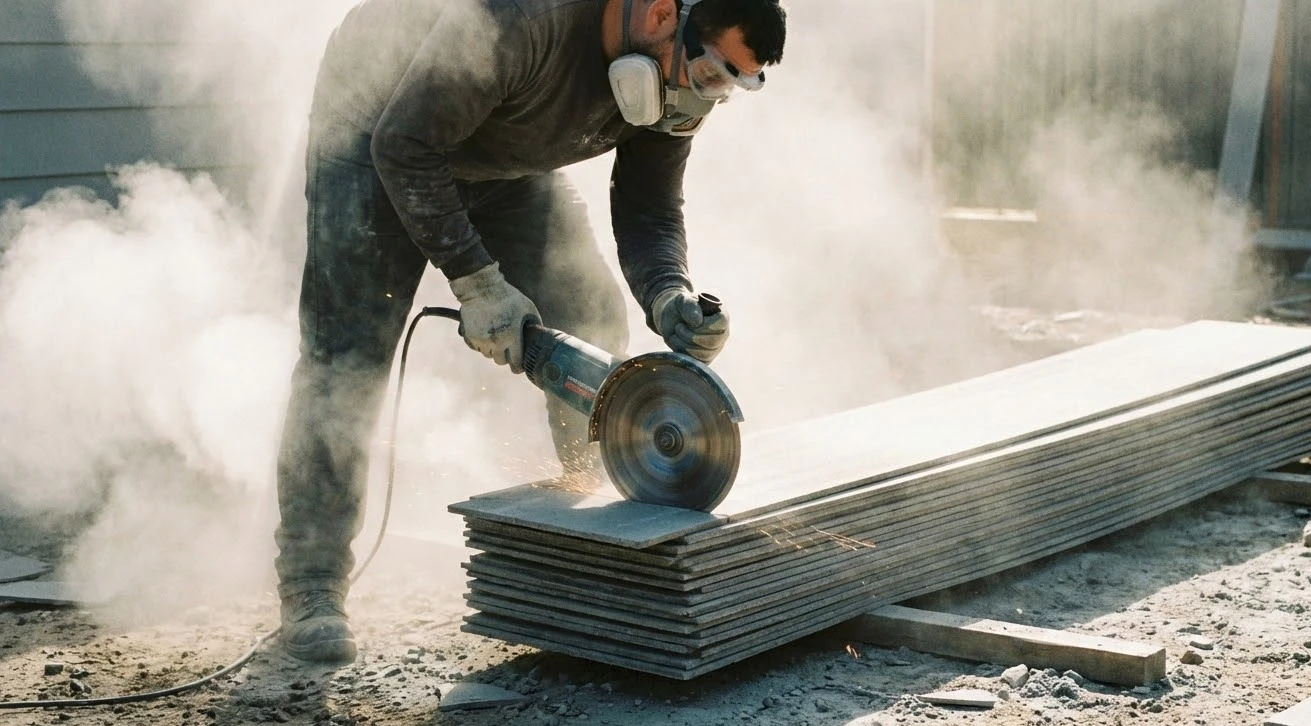

2. Чем резать огнеупорную плиту? Выбор инструмента определяется плотностью и составом: — Силикат-кальциевые, вермикулитовые, фиброцементные плиты — режутся болгаркой с алмазным диском без охлаждения (сухая резка). Допустимо использовать ленточную пилу с твердосплавными зубьями. — Шамотные и высокоглиноземистые плиты — только алмазный диск с принудительным водяным охлаждением. Сухая резка вызывает микротрещины, снижающие термостойкость. — Муллитовые и карбидокремниевые плиты — рекомендуется заказывать размер под проект. Собственная обработка возможна только на станке с ЧПУ и алмазным инструментом — иначе высокая хрупкость приведет к браку. После резки кромки шлифуются керамическим абразивом — это снижает риск отслоения при термоциклах.

Чем резать огнеупорную плиту?

Монтаж огнеупорной плиты в бане: особенности

В банях основная функция огнеупорных плит — не облицовка топочной камеры (ее, как правило, выполняют из шамотного кирпича), а надежная защита деревянных несущих и ограждающих конструкций от перегрева и возгорания. Один из самых частых практических вопросов: «Как правильно выполнить отделку за печью с использованием негорючих плит?» Оптимальная схема монтажа включает следующие этапы:

1. Организация воздушного зазора Между корпусом печи (или дымоходом) и несущей или ограждающей конструкцией (стеной, перегородкой) обязательно предусматривается вентилируемый воздушный зазор шириной 30–50 мм. Этот зазор служит для отвода конвективного тепла и предотвращения локального перегрева деревянных элементов. Зазор не должен быть заполнен волокнистыми утеплителями — только свободное пространство или экран.

2. Установка отражающего тепловой экрана Внутри воздушного зазора монтируется теплоотражающий экран из фольгированного материала. — Оптимальный вариант: алюминиевая фольга, нанесенная на стеклотканевую основу (например, Алюфол, Изоспан FB). — Запрещено использовать фольгу на полиэфирной (ПЭТ) или полипропиленовой основе — при температуре свыше 180–200 °С такая основа плавится, коробится, теряет отражающие свойства. — Фольга должна быть обращена блестящей стороной к источнику тепла.

3. Монтаж жесткой негорючей плиты Поверх экрана (со стороны помещения) устанавливается монолитная негорючая плита толщиной 20–30 мм. Рекомендуемые типы: — вермикулитовая — выдерживает до 1100 °С, низкая теплопроводность; — силикат-кальциевая — до 1000–1100 °С по кратковременному воздействию, подходит для зон с температурой ≤900 °С на поверхности. ⚠️ Не рекомендуется применять базальтовую вату в качестве замены. При локальном нагреве до 400 °С (что типично в зоне стен за печью) волокна спекаются, объем материала уменьшается на 15–30 %, что приводит к образованию «мостиков тепла» и потере защитных свойств. Жесткая плита сохраняет геометрию и обеспечивает стабильный тепловой барьер.

4. Крепление плиты Фиксация осуществляется с помощью термостойких крепежных элементов: — Дюбели и шурупы — из аустенитной нержавеющей стали AISI 304 (08Х18Н10) или, при температуре выше 700 °С — AISI 310 / Inconel 600. — Шаг установки — не более 300×300 мм, с обязательным креплением по периметру и в углах. — Клей применять не рекомендуется, так как большинство жаропрочных составов не рассчитаны на длительную работу при циклическом нагреве/охлаждении.

5. Финишная отделка После монтажа плиты допускается установка декоративного слоя: вагонка, гипсокартон, керамогранит и др. — по проекту. Главное условие: между плитой и финишным слоем должен сохраняться воздушный зазор ≥10 мм либо использоваться негорючая подкладка (например, минерит).

Типичные ошибки при проектировании и монтаже — и как их избежать

Ошибка Последствия Рекомендация
Подмена терминов: использование силикат-кальциевых плит в качестве внутренней футеровки топки под предлогом «огнеупорная плита» Деформация, растрескивание, потеря герметичности камеры сгорания уже после 2–3 циклов нагрева до 1200 °С Для футеровки топки использовать только шамотные или высокоглиноземистые изделия, соответствующие ГОСТ 28874-2004. Силикат-кальциевые плиты — только для пассивной защиты (стены, ППУ).
Монтаж встык, без учета усадки При нагреве — компенсационное усилие → выдавливание клея, растрескивание плит, разрушение швов Предусматривать температурные зазоры 3–5 мм на каждый погонный метр. В углах и стыках с другими материалами — эластичные компенсаторы (керамоволоконный шнур).
Комбинирование материалов с разным КТР (например, шамот + динас) Неравномерное расширение → внутренние напряжения → трещины, отслоение, разгерметизация В одной конструкции применять только материалы одной химико-минералогической группы. При переходе — использовать армированные компенсационные швы.
Хранение гигроскопичных плит (доломитовых, магнезиальных) в неотапливаемых/влажных помещениях Впитывание влаги → при первом нагреве — парообразование внутри структуры → микровзрывы, шелушение, осыпание Хранить в сухих, крытых складах с влажностью ≤60 %. Перед монтажом — выдержка в помещении ≥24 ч. Для особо чувствительных материалов — вакуумная упаковка до вскрытия.
Использование дюбелей из углеродистой стали (например, черный метиз) При t > 600 °С — резкое снижение предела прочности, коррозия → обрушение обшивки Только нержавеющая или жаропрочная сталь. Крепеж должен быть сертифицирован по ГОСТ Р 52741-2007 и иметь маркировку материала.

Эти правила особенно критичны при выполнении работ под гарантию или в рамках госконтрактов — любое отклонение от технологической карты может стать основанием для отказа в приемке и возмещения убытков

Заключение

Огнеупорная плита — это не товар, а инженерное решение. Ее выбор требует анализа не только температуры, но и характера нагрузки (механическая, термоциклическая, химическая), условий эксплуатации и нормативных требований. Алюмосиликатные материалы — универсальный выбор для большинства промышленных задач. Силикат-кальциевые и вермикулитовые плиты — оптимальны для пассивной защиты в строительных конструкциях. Карбидокремниевые и циркониевые — узкоспециализированные решения для экстремальных условий.

При закупке важно требовать не только сертификат пожарной безопасности, но и паспорт материала с данными по остаточному изменению размеров (ОИЛР), химическому составу и ГОСТу. Только так можно гарантировать долговечность, безопасность и соответствие требованиям надзорных органов. И помните: дешевый материал в зоне высокой температуры — это не экономия, а отложенная авария.
