Нефтехимическая промышленность: материалы, устойчивые к высоким температурам и агрессивным средам.

От топлива в наших автомобилях и пластика в смартфонах до современных фармацевтических препаратов и удобрений — продукты нефтехимической промышленности являются невидимым фундаментом современной цивилизации. Эта многомиллиардная индустрия, управляющая сложнейшими технологическими процессами, зависит от бесперебойной и безопасной работы своего ключевого звена — производственного оборудования.

В самом сердце этого гигантского механизма — в реакторах, печах крекинга, установках пиролиза и колоннах синтеза — разворачивается непрерывная битва. Это битва материалов против разрушительного трио: экстремально высоких температур, способных плавить сталь, химически агрессивных сред, разъедающих металл, и колоссального давления. В таких условиях стандартные конструкционные материалы обречены на быструю деградацию, что ведет к авариям, остановке производства и огромным финансовым потерям.

Эффективность, безопасность и, в конечном счете, рентабельность всего нефтехимического комплекса напрямую зависят от одного критически важного фактора — правильного выбора защитной футеровки. Это не просто кладка, а высокотехнологичная броня, состоящая из специализированных огнеупорных и кислотоупорных материалов. Именно она принимает на себя основной удар, позволяя стальному корпусу оборудования работать в штатном режиме.

В этой экспертной статье мы проведем глубокий анализ ключевых вызовов, с которыми сталкивается оборудование в нефтехимии. Мы разберем, какие материалы способны им противостоять, классифицируем их по свойствам и областям применения, а также на конкретных примерах продемонстрируем, как инженерный подход к выбору футеровки становится залогом долговечности и стабильности самых сложных производств.

Три главных врага оборудования в нефтехимии

Чтобы понять, почему выбор материалов так важен, необходимо заглянуть внутрь работающего реактора или печи. Там, скрытая от глаз, постоянно действует беспощадная триада угроз, способная разрушить даже самые прочные, на первый взгляд, конструкции. Рассмотрим каждого из этих «врагов» подробно.

1. Невидимый убийца: Экстремальные температуры

В основе нефтехимии лежат процессы преобразования углеводородов, для запуска и поддержания которых требуется колоссальное количество тепловой энергии. Речь идет не просто о нагреве, а о температурах, при которых большинство металлов теряют свою структурную целостность.

Суть проблемы: Ключевые процессы, такие как термический и каталитический крекинг (расщепление крупных молекул нефти на более мелкие и ценные фракции), требуют температур в диапазоне 850–950 °C. В установках пиролиза, где производят этилен и пропилен, температура может достигать и даже превышать 1100 °C. Даже менее «горячие» процессы, вроде риформинга, проходят при 500-600 °C. Эти высокие температуры являются обязательным условием для разрыва прочных молекулярных связей.
Последствия: Для незащищенного металла такие условия губительны. Начинается процесс термической деформации, известный как «ползучесть», когда под нагрузкой металл медленно и необратимо меняет свою форму. Он теряет механическую прочность, становится пластичным и в итоге разрушается. Без надежной внутренней футеровки, обладающей высокой термостойкостью, стальной корпус дорогостоящего оборудования превратился бы в расплавленную массу за считанные часы.

2. Тихая ржавчина: Химическая агрессия

Если температура — это грубая сила, то химическая агрессия — это коварный и методичный разрушитель, действующий на молекулярном уровне. Сырая нефть и продукты ее переработки содержат множество компонентов, которые являются крайне агрессивными по отношению к металлам и даже к некоторым видам керамики.

Суть проблемы: Главными агентами коррозии выступают сернистые соединения, в первую очередь сероводород (H₂S), характерный для «кислой» нефти, и **диоксид серы (SO₂) **, образующийся при сжигании топлива. Кроме того, в различных процессах могут присутствовать кислоты (серная, соляная), щелочи и органические растворители, которые также вступают в реакцию с материалами оборудования. Эти агрессивные среды проникают в малейшие поры и трещины.
Последствия: Результатом является интенсивная химическая коррозия. Например, сероводородная коррозия приводит к образованию хрупких сульфидов железа, ослабляя металлическую стенку. Кислоты напрямую растворяют материал. Не менее опасным последствием является образование на поверхности футеровки реактора различных солей и шлаков. Этот слой не только снижает теплопередачу и эффективность процесса, но и сам может вступать в химическую реакцию с огнеупором, разрушая его изнутри. Именно поэтому кислотостойкость материала является не менее важным параметром, чем его огнеупорность.

3. Двойной удар: Комбинированное воздействие и абразивный износ

Наиболее разрушительный эффект достигается, когда температура и химия действуют сообща, усиливая друг друга. Этот коварный союз часто дополняется третьим фактором — механическим износом.

Суть проблемы: Это и есть термохимическое воздействие: высокая температура многократно ускоряет скорость коррозионных реакций. То, что при комнатной температуре заняло бы годы, при 900 °C происходит за минуты. Дополнительно в некоторых установках, например, в реакторах каталитического крекинга с псевдоожиженным слоем, существует постоянный абразивный износ. Потоки газа несут с собой миллиарды твердых частиц катализатора, которые на огромной скорости бомбардируют внутреннюю поверхность, действуя как мощный пескоструйный аппарат.
Последствия: Футеровка подвергается «двойному удару». Химическая коррозия ослабляет ее структуру, а абразивный поток физически стирает ослабленный материал (эрозия). К этому добавляются термоудары — резкие перепады температур при запуске и остановке оборудования, которые вызывают внутренние напряжения и приводят к образованию трещин. В результате срок службы футеровки резко сокращается, требуя создания комплексной защиты, обладающей не только термо- и кислотостойкостью, но и высокой износостойкостью.

трещины на огнеупорной футеровке и следы химической коррозии

Классификация защитных материалов: от огнеупоров до кислотоупоров

Противостоять столь агрессивным условиям, которые мы описали выше, могут лишь специализированные материалы, разработанные на стыке химии, физики и инженерии. Их можно условно разделить на два больших класса в зависимости от основной угрозы, которую они нейтрализуют. Это огнеупоры, принимающие на себя тепловой удар, и кислотоупоры, создающие химический барьер. Рассмотрим каждый класс подробно.

Огнеупорные материалы: щит против жара

Огнеупорные материалы, или огнеупоры — это первая и главная линия обороны против разрушительной силы высоких температур. Их основная задача — сохранять прочность, форму и теплоизоляционные свойства при нагреве до экстремальных значений. В нефтехимии чаще всего применяются алюмосиликатные огнеупоры, основу которых составляет система оксидов алюминия (Al₂O₃) и кремния (SiO₂).

Шамотные и высокоглиноземистые изделия

Это классические «штучные» огнеупоры в виде кирпичей и блоков различной формы. Их свойства напрямую зависят от процентного содержания оксида алюминия (Al₂O₃) — чем его больше, тем выше огнеупорность и химическая стойкость материала.

Шамотный кирпич: Это «рабочая лошадка» огнеупорной футеровки. С содержанием Al₂O₃ в пределах 28-45%, шамотный кирпич выдерживает температуры до 1350–1400 °C. Он является основным материалом для футеровки печей среднего температурного режима, котлов-утилизаторов, дымоходов и газоходов — везде, где требуется надежная защита от жара без экстремальных химических нагрузок.
Высокоглиноземистые огнеупоры: Это материалы «тяжелого класса». С содержанием Al₂O₃ свыше 45%, они представляют собой следующий уровень защиты. К ним относятся муллитовые и муллитокорундовые изделия. Повышенная концентрация оксида алюминия придает им не только более высокую огнеупорность (до 1800 °C и выше), но и значительно лучшую стойкость к воздействию агрессивных химических расплавов (шлаков) и восстановительной газовой среды. Именно эти материалы применяются в самых ответственных и горячих зонах — в футеровке реакторов, печей пиролиза и установок каталитического крекинга.

Огнеупорные бетоны и неформованные смеси

В дополнение к традиционным штучным изделиям все более широкое применение находят неформованные огнеупоры. Это сухие смеси (затворители), которые после добавления жидкости и затвердевания образуют прочный огнеупорный камень.

Преимущества: Их популярность обусловлена уникальными достоинствами. Во-первых, это возможность создания сплошной, бесшовной монолитной футеровки любой, даже самой сложной геометрической формы (например, своды, арки, горелочные камни). Отсутствие швов — слабого места любой кладки — значительно повышает ее герметичность и стойкость. Во-вторых, это высокая скорость монтажа, особенно при использовании методов набрызга (торкретирование) или заливки. В-третьих, высокая ремонтопригодность: любую поврежденную область можно легко вырезать и залить новой порцией жаростойкой смеси.
Применение: Огнеупорный бетон незаменим для футеровки участков сложной конфигурации, а также для быстрого и эффективного ремонта сколов, трещин и прогаров в существующей кирпичной кладке, что позволяет продлить срок службы всего агрегата без полной перефутеровки.

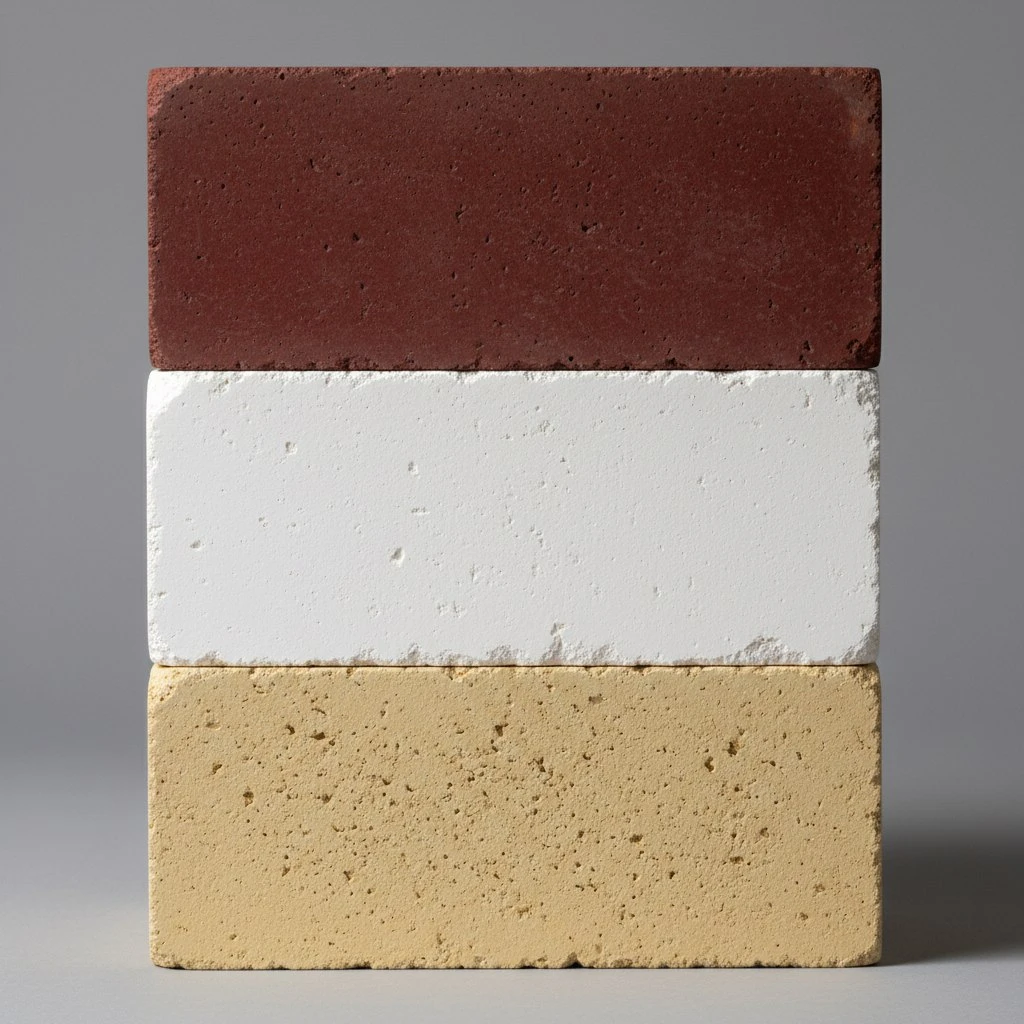

стопка различных видов огнеупорных кирпичей

Кислотоупорные материалы: непроницаемый барьер для химии

Если огнеупоры — это тяжелая броня против теплового удара, то кислотоупорные материалы — это высокотехнологичный химический щит. Их главная задача — не выдерживать экстремальный жар, а создавать абсолютно непроницаемый барьер для агрессивных жидкостей и газов, которые способны разъесть даже самые стойкие металлы.

Кислотоупорный кирпич и плитка

Основой химической защиты служат штучные изделия, изготовленные из специальных тугоплавких глин с низким содержанием примесей. После обжига при высоких температурах они приобретают уникальные свойства.

Ключевые свойства: Главное достоинство этих материалов — крайне низкая пористость и плотная, стекловидная структура. Именно это мешает агрессивным веществам проникать вглубь материала. Они обладают высочайшей химической стойкостью к большинству минеральных и органических кислот (серной, соляной, азотной), солей и растворителей. Важно отметить, что их предел — плавиковая (фтороводородная) кислота, которая способна разрушать кремнеземную основу. Важно понимать: кислотоупорный кирпич не рассчитан на такие же сверхвысокие температуры, как огнеупоры; его стихия — агрессивная химия при умеренном нагреве.
Области применения: Эти материалы незаменимы для защиты от кислот в так называемых «мокрых» процессах нефтехимии. Ими выполняется футеровка скрубберов и абсорбционных колонн, где происходит очистка газов и улавливание сернистых соединений с образованием кислотного конденсата. Они используются для защиты дымовых труб, где при остывании газов ниже «точки росы» на стенках конденсируется серная кислота. Также кислотоупорная плитка применяется для защиты полов и строительных конструкций в цехах, где возможны проливы агрессивных жидкостей.

Кислотостойкие замазки и составы

Футеровка подобна цепи, а ее слабое звено — это швы между кирпичами. Самый лучший кислотоупорный кирпич будет бесполезен, если агрессивная среда найдет путь к корпусу оборудования через швы. Именно поэтому выбору связующего материала уделяется не меньшее внимание.

Роль в системе защиты: Кислотоупорная замазка — это не просто кладочный раствор, а важнейший компонент, обеспечивающий полную герметичность швов. Она заполняет все пустоты и после затвердевания образует единый, монолитный и химически пассивный барьер. Этот химически стойкий состав должен обладать адгезией к кирпичу и не разрушаться под действием тех же агрессивных сред.
Основные виды: В промышленности наиболее распространены два типа замазок. Силикатные замазки на основе жидкого стекла — это проверенное временем решение для защиты от большинства сильных кислот. Более современные полимерные составы, такие как Арзамит, обладают расширенным спектром стойкости, выдерживая воздействие не только кислот, но и щелочей, масел и растворителей, что делает их универсальным решением для сложных химических сред.

Практика применения: как это работает на реальных установках

Теоретические знания о свойствах материалов обретают истинную ценность, когда мы видим, как инженеры комбинируют их для защиты реального, многомиллионного оборудования. В нефтехимии практически никогда не используется один-единственный тип футеровки. Наиболее эффективным и экономически оправданным решением является создание многослойных защитных систем, где каждый слой выполняет свою уникальную задачу. Разберем этот подход на конкретном примере.

Пример 1: Футеровка печи пиролиза этана

Печь пиролиза — это гигантское и критически важное сердце завода по производству этилена, основы для большинства пластиков. Условия внутри этой установки являются одними из самых жестких во всей отрасли.

Задача: Внутри реакционных змеевиков печи этан нагревается до температур, превышающих 1000-1100°C. Процесс протекает в бескислородной, богатой водородом и углеводородами среде, которая является восстановительной. Эта среда химически агрессивна к оксидам, из которых состоят многие огнеупоры. Но главная угроза — науглероживание. Свободный углерод (кокс), образующийся в процессе, может откладываться на футеровке и проникать в ее поры, разрушая структуру и снижая эффективность теплопередачи.
Решение: Инженерный подход с многослойной футеровкой

Для решения такой комплексной задачи используется продуманная система из нескольких слоев, напоминающая “слоеный пирог”. Этот подход позволяет обеспечить максимальную защиту при оптимизации затрат.

Рабочий (горячий) слой. Это внутренняя поверхность футеровки, которая находится в прямом контакте с раскаленными газами. Для этой зоны выбирают самые стойкие и дорогие материалы — муллитокорундовые или чистые корундовые огнеупоры (с содержанием Al₂O₃ > 90%). Их высокая плотность и химическая чистота минимизируют проникновение углерода и отлично противостоят восстановительной среде. Этот рабочий слой принимает на себя основной термический и химический удар.
Промежуточный слой. За рабочим слоем температура уже значительно ниже. Здесь нет смысла использовать дорогостоящий корунд. Эту функцию выполняет слой из более доступных высокоглиноземистых или качественных шамотных огнеупоров. Его задача — выдержать средний температурный градиент и обеспечить надежную механическую основу для всей конструкции.
Теплоизоляционный слой. Ближе всего к металлическому корпусу печи пиролиза располагается слой, чья единственная задача — теплоизоляция. Он не несет больших нагрузок и не контактирует с агрессивной средой. Здесь применяются легковесные огнеупорные кирпичи или современные волокнистые материалы (керамические маты, плиты). Этот слой минимизирует потери тепла в окружающую среду (экономя миллионы на топливе) и, что самое важное, поддерживает температуру стального кожуха печи на безопасном уровне, предотвращая его деформацию и разрушение.

В результате такая продуманная многослойная футеровка обеспечивает высочайшую надежность, долговечность и энергоэффективность всей установки, являясь ярким примером того, как теория материалов воплощается в успешной промышленной практике.

Пример 2: Защита колонны сероочистки газа

Перейдем от огненных печей к другому, не менее коварному врагу — холодной и агрессивной химии. Колонна сероочистки (или абсорбер) — это аппарат, где из потока природного или технологического газа удаляются вредные примеси, в первую очередь — сернистые соединения (H₂S, SO₂). Условия здесь кардинально отличаются от печи пиролиза, но угроза для оборудования не менее серьезна.

Задача: Внутри колонны царит относительно невысокая температура, обычно не превышающая 150-200°С. Казалось бы, это безопасный режим для стали. Однако именно здесь кроется главная опасность. Проходящий газ, насыщенный водяными парами и сернистыми соединениями, охлаждается при контакте со стенками аппарата. Как только температура опускается ниже «точки росы», на внутренней поверхности образуется конденсат. Но это не просто вода — это концентрированный раствор серной кислоты, одного из самых агрессивных химических реагентов. Без защиты такой кислотный конденсат способен «проесть» стальной корпус колонны за очень короткий срок.
Решение: Создание герметичного химического барьера

Здесь на первый план выходит не огнеупорность, а абсолютная химическая стойкость. Решение заключается в создании сплошного внутреннего контура, полностью изолирующего металл от агрессивной среды.

Для этой цели выполняется полная кислотоупорная футеровка всей внутренней поверхности колонны.

Основной барьер — кислотоупорный кирпич. Стенки аппарата выкладываются специальным кислотоупорным кирпичом. Его плотная, практически не пористая структура не позволяет кислоте проникать внутрь, а химический состав материала инертен к ее воздействию. Кирпич принимает на себя основной удар, служа надежным щитом.
Герметичность — кислотостойкая замазка. Швы между кирпичами тщательно заполняются специальными кислотоупорными замазками (например, на основе силикатного клея или более универсальных эпоксидных смол). Этот состав после отверждения образует прочный и химически пассивный шов, намертво склеивая кирпичи друг с другом и со стенкой. Именно замазка обеспечивает 100% герметичность всей системы, не оставляя кислотному конденсату ни единого шанса добраться до металла.

В итоге внутри стальной колонны создается своего рода герметичная «керамическая колба», которая гарантирует полную защиту от конденсата и химической коррозии. Этот пример наглядно демонстрирует, что для долговечной работы оборудования важен не только сам защитный материал, но и технология его применения, обеспечивающая целостность и герметичность всей защитной системы.

Заключение: Инженерный подход как залог долговечности

Мы совершили путешествие в самое сердце промышленного оборудования нефтехимической отрасли — в мир экстремальных температур, колоссального давления и химически агрессивных сред. Мы увидели, какие разрушительные силы действуют на стальные корпуса реакторов, печей и колонн, и познакомились с арсеналом материалов, созданных для их защиты.

Основной вывод, который можно сделать из всего вышесказанного, прост и в то же время фундаментален: выбор защитных материалов в нефтехимии — это всегда комплексная инженерная задача. Здесь не существует универсальных решений или «серебряной пули». Как мы увидели на практических примерах, для каждой установки, для каждой конкретной зоны и для каждого технологического процесса требуется свой, тщательно подобранный материал или их грамотная комбинация. Огнеупорный кирпич, спасающий от жара в печи пиролиза, окажется абсолютно бесполезным против кислотного конденсата в скруббере, где нужен кислотоупорный барьер.

Именно поэтому правильный подбор футеровки — это не просто текущие затраты, а одна из самых важных инвестиций в стабильность, безопасность и экономическую эффективность производства. Грамотно спроектированная защитная система:

Гарантирует стабильность, продлевая межремонтные пробеги оборудования и предотвращая дорогостоящие внеплановые остановки.
Обеспечивает безопасность, защищая персонал и окружающую среду от прогаров и утечек опасных веществ.
Повышает эффективность, снижая тепловые потери и позволяя вести технологические процессы на предельных, наиболее продуктивных режимах.

Современное материаловедение не стоит на месте. Ученые и инженеры постоянно работают над созданием все более совершенных решений: разрабатываются новые огнеупорные бетоны с повышенной прочностью, композитные материалы и химически стойкие полимерные составы. Эти инновации позволяют не только повышать надежность существующего оборудования, но и раздвигать границы технологических возможностей, создавая более эффективные и экологичные процессы в нефтехимической отрасли.
