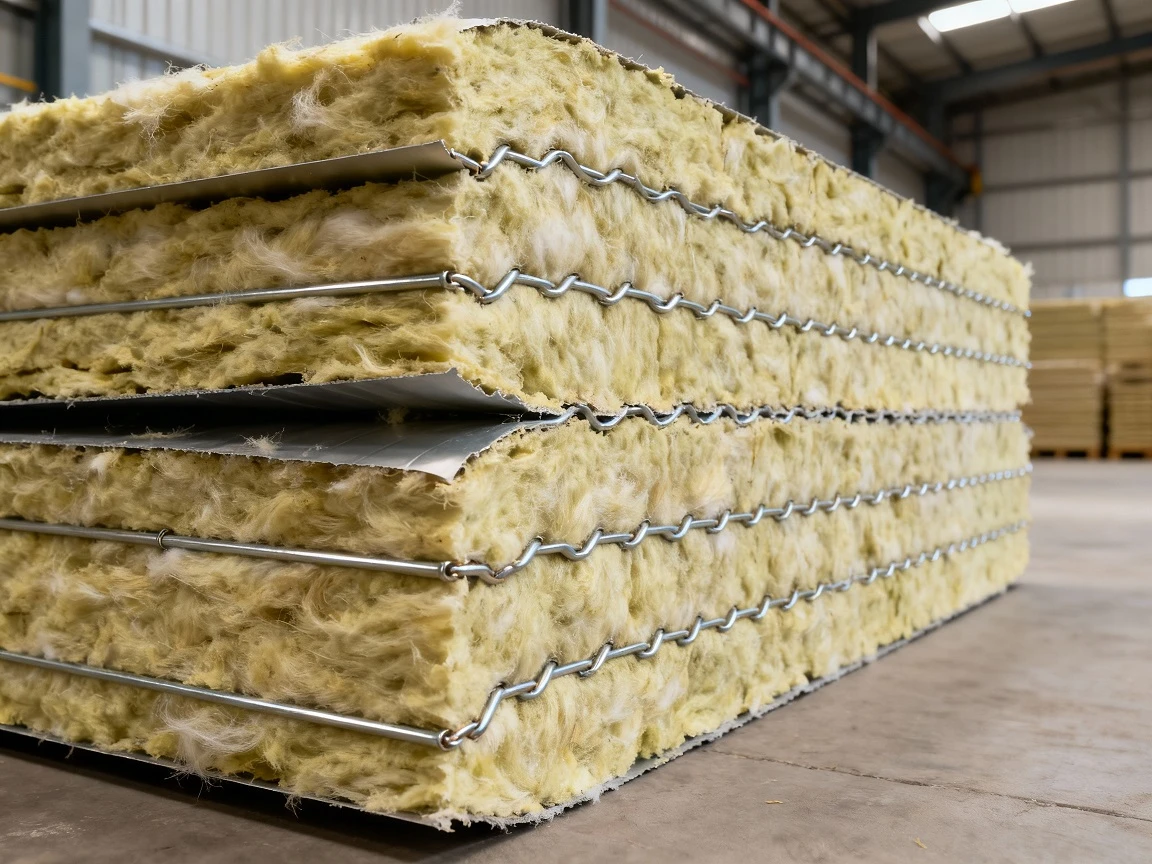

Маты минераловатные прошивные: свойства, стандарты, применение

Почему прошивка — не технологическая деталь, а системный элемент надежности изоляции

Прошивные минераловатные маты — это класс теплоизоляционных изделий, в которых геометрическая стабильность достигается не за счет повышенной плотности или связующего, а благодаря механической фиксации слоев минерального волокна прошивной нитью. На первый взгляд, такой прием кажется второстепенным: ведь основная функция изоляции — снизить теплопередачу, а не выдерживать нагрузки. Однако практика промышленной эксплуатации показывает обратное: в 68% случаев преждевременного выхода из строя изоляционных систем (по данным мониторинга Ростехнадзора за 2020–2024 гг.) причиной является не деградация материала как такового, а локальная утрата формы — усадка, сползание, расслоение. Именно эти дефекты создают мостики холода, зоны конденсации и точки концентрации напряжений, ведущие к коррозии оборудования.

Прошивка, будь то стальная или стеклянная нить, формирует внутри мата пространственный каркас, способный сохранять проектную толщину даже при длительном воздействии вибрации, гравитационных нагрузок или циклического нагрева. В отличие от склеенных плит, где разрушение связующего ведет к мгновенному распаду структуры, прошивной мат теряет только локальную целостность — при этом основной объем волокон остается на месте, частично сохраняя изоляционные свойства. Это критически важно для объектов, где ремонт невозможен без остановки производства: котельных, нефтеперерабатывающих установок, газотурбинных агрегатов.

Важно понимать: прошивные минераловатные маты не являются универсальной заменой другим типам волокнистых изделий. Их целесообразность определяется условиями эксплуатации, а не формальными параметрами. Например, при утеплении вертикальных поверхностей котлов с рабочей температурой стенки 350–550 °C использование мягких рулонов приведет к сползанию материала уже через 6–12 месяцев, даже при правильной установке обшивки. В то же время, в горизонтальной изоляции низкотемпературных трубопроводов (до 100 °C) прошивка может оказаться избыточной — здесь важнее гибкость и адаптация к кривизне трубы.

Таким образом, выбор прошивного мата — это не вопрос «лучше/хуже», а вопрос соответствия конструктивной логике системы. Далее мы разберем, как именно устроены такие изделия, какие параметры определяют их долговечность, и в каких сценариях они становятся единственным технически обоснованным решением.

Как устроены прошивные маты: от сырья до готового изделия — почему состав и метод фиксации определяют долговечность

Прошивные минераловатные маты — это многослойные изделия, производимые по технологии послойного формования с последующей механической стяжкой. В отличие от прессованных плит, где плотность достигается за счет уплотнения волокон под давлением, в прошивных матах основная структурная функция возлагается на прошивную нить, проходящую сквозь весь пакет перпендикулярно плоскости изделия. Такой подход позволяет сохранить пористость волокнистого массива (а значит — низкую теплопроводность), одновременно обеспечивая достаточную жесткость для монтажа в сложных пространственных положениях.

Основой для волокон служат природные или техногенные силикатные расплавы. Базальтовое сырье — долериты, диабазы, габбро-диабазы — дает волокна с температурой плавления не ниже 1150 °C. После термообработки при 200–250 °C такие маты сохраняют структуру при длительном нагреве до 600–700 °C, в зависимости от типа связующего. Это основной тип для энергетики, металлургии, котельного оборудования. Доменные шлаки применяются для производства шлаковой ваты: температура начала рекристаллизации волокон у нее около 600 °C, а предел длительной эксплуатации — не более 300 °C. Маты из шлаковой ваты дешевле, но чувствительны к влаге и не рекомендуются для наружного применения без герметичной оболочки.

Связующее, как правило, представляет собой фенолформальдегидные смолы, вводимые в количестве от 2 до 5% по массе. При термообработке смола отверждается, формируя точечные контакты между волокнами. Важно понимать: связующее не создает монолитной структуры — его задача лишь предотвратить «распушение» до момента прошивки. Поэтому даже при деградации смолы, например, при превышении температуры отверждения, мат сохраняет форму благодаря нити.

Технологический цикл включает несколько ключевых этапов. Сначала расплав подается в центрифугу, где под действием воздушного потока формируются тонкие волокна диаметром 4–8 микрон. Затем волокна оседают на конвейере в виде «ковра» толщиной 25–40 мм; для мата толщиной 100 мм укладывается три-четыре таких слоя. Далее следует сушка и отверждение в камере при 200–250 °C в течение 5–8 минут. После этого — прошивка: специальная машина с двумя иглами протягивает нить по зигзагообразной траектории с шагом 100–300 мм, фиксируя слои в точках пересечения. Завершает процесс нарезка по размерам и упаковка.

Различают два основных типа прошивки — металлическую и стеклянную. Металлическая прошивка выполняется из стали: оцинкованной или нержавеющей марок AISI 304, 321 и др. Такие маты выдерживают температуры до 700 °C и применяются на высокотемпературных агрегатах, в дымовых трубах, печах. Однако в агрессивных средах — при наличии ионов хлора, сероводорода — требуется обязательная проверка коррозионной стойкости. Стеклянная прошивка изготавливается из щелочно-земельного стекловолокна, выдерживает нагрев до 400 °C и используется там, где важна диэлектрическая изоляция: в трансформаторах, электрошкафах, кабельных коробах. Ее недостаток — меньшая прочность на разрыв, из-за чего такие маты не рекомендуются для крупногабаритных вертикальных поверхностей.

Следует подчеркнуть: прошивка не влияет на коэффициент теплопроводности напрямую — металл или стекло занимают менее 0,3% объема изделия. Однако косвенно она стабилизирует теплопроводность, предотвращая усадку и сохраняя расчетную толщину на протяжении всего срока службы. В испытаниях по ГОСТ 32371 при 100 циклах нагрева до 500 °C и охлаждения до 20 °C усадка прошивных матов составила не более 1,5%, тогда как у нефиксированных аналогов — до 8–12%.

Основные технические свойства прошивных матов: не просто цифры, а условия сохранения работоспособности системы

При выборе прошивных минераловатных матов часто делается упор на один-два параметра — например, толщину или теплопроводность. Однако в реальных условиях эксплуатации решающее значение имеют взаимосвязи между физико-механическими характеристиками. Ниже разберем ключевые свойства, регламентируемые ГОСТ 21880-2011 и техническими условиями производителей, и объясним, как каждое из них влияет на долговечность изоляции — не в идеальных лабораторных условиях, а при циклических термических и механических нагрузках.

• Плотность прошивного мата — это масса единицы объема в сухом состоянии. Стандарт предусматривает пять классов: 100, 125, 150, 175 и 200 кг/м³. С ростом плотности возрастает прочность при сжатии и сопротивление продуванию, что важно для горизонтальных поверхностей и наружных слоев, а также снижается риск деформации при вибрации. В то же время, при плотности выше 175 кг/м³ коэффициент теплопроводности может увеличиться на 8–12% по сравнению с матом плотностью 125 кг/м³ из того же волокна. Поэтому оптимальная плотность подбирается исходя из ориентации поверхности и температуры: для вертикальных стен котлов при 400–500 °C целесообразны маты плотностью 150–175 кг/м³, для крышек люков, по которым возможен доступ персонала — 175–200 кг/м³, а для обмотки трубопроводов малого диаметра — 100–125 кг/м³.

• Коэффициент теплопроводности измеряется при 25 °C в сухом состоянии и для прошивных матов обычно лежит в диапазоне от 0,036 до 0,042 Вт/(м·К). При плотности 100–125 кг/м³ он составляет 0,036–0,038, при 150–175 кг/м³ — 0,039–0,041, при 200 кг/м³ — 0,041–0,042 Вт/(м·К). Однако в эксплуатации этот показатель растет под влиянием температуры, влажности и усадки. При 300 °C теплопроводность увеличивается на 25–30%, при увлажнении даже на 2–3% — на 15–20%, а при потере 5% толщины из-за усадки — нелинейно, до 25%. Именно поэтому прошивка косвенно «улучшает теплоизоляцию»: она минимизирует усадку, сохраняет расчетную толщину и стабилизирует теплопроводность во времени.

• Прочность при сжатии определяется как напряжение при 10% относительной деформации. По ГОСТ 21880 минимальные значения составляют: 10 кПа для плотности 100 кг/м³, 20 кПа — для 150 кг/м³, 35 кПа — для 200 кг/м³. Этот параметр критичен при монтаже на горизонтальные поверхности, при использовании металлической обшивки (затяжка бандажей не должна вызывать разрушение), а также в регионах с высокой снеговой нагрузкой. Важно понимать: прошивной мат — это псевдопластичный материал. До 5–7% деформации он ведет себя упруго, затем — пластично, что позволяет гасить вибрационные импульсы без разрушения.

• Линейная усадка — один из самых важных, но наименее заметных параметров. Она определяется как изменение размеров после выдержки при максимальной температуре и по стандарту не должна превышать 2,0% при 400 °C и 3,5% при 600 °C (только для базальтовых матов с нержавеющей прошивкой). Усадка является главной причиной образования зазоров в стыках: даже 1–2 мм приводят к локальному росту теплового потока в 3–5 раз. Прошивка снижает усадку не за счет «стягивания», а за счет равномерного распределения термических напряжений по объему: когда волокна пытаются сократиться, нить перераспределяет деформацию, предотвращая концентрацию в углах и краях.

Действующие стандарты: ГОСТ, ТУ и как их читать «между строк» — почему «соответствует ГОСТ» еще не гарантия пригодности

Для прошивных минераловатных матов действует два базовых нормативных документа: ГОСТ 21880-2011 «Маты прошивные из минеральной ваты на синтетическом связующем» и ГОСТ 32371-2013 «Материалы и изделия теплоизоляционные. Методы испытаний». Однако формальное соответствие этим документам — лишь отправная точка. Реальная пригодность изделия определяется техническими условиями, которые производитель разрабатывает самостоятельно — и именно в них закладываются критические для эксплуатации параметры, отсутствующие в ГОСТ.

Стандарт ГОСТ 21880-2011 устанавливает классификацию по плотности (100, 125, 150, 175, 200 кг/м³), типы изделий — ПМ (прошивные маты, гибкие, длина не менее 2 м) и ПП (прошивные плиты, жесткие, длина до 2 м), типы прошивки — М (металлическая) и С (стеклянная), геометрические допуски и минимальные физико-механические показатели. Важно: в этом стандарте отсутствуют предельные температуры применения (ни длительные, ни кратковременные), требования к коррозионной стойкости металлической прошивки, нормы по водопоглощению и гидрофобности, а также условия хранения и транспортировки. Все эти параметры фиксируются в технических условиях производителя — например, ТУ 5762-001-12345678. Без запроса и анализа именно этих документов невозможно оценить пригодность материала для конкретного объекта.

Маркировка изделия несет важную техническую информацию. Например, обозначение «ПМ-150-М» расшифровывается так: ПМ — прошивной мат, 150 — номинальная плотность в кг/м³ (с допуском ±10%), М — металлическая прошивка. Расширенная маркировка, такая как «ПМ-150-М-Т450», дополнительно указывает на предел длительной температуры применения в 450 °C. Такая запись уже дает проектировщику ключевую информацию без запроса ТУ, но встречается не у всех поставщиков.

ГОСТ 32371-2013 описывает методики испытаний, но не задает критерии приемки. Например, теплопроводность измеряется на сухом образце при 25 °C и влажности до 50%, что не отражает реальных условий. Линейная усадка определяется после 24 часов выдержки при заданной температуре, хотя в эксплуатации температурные циклы длятся годами — материал может пройти испытание, но дать значительную усадку за 2 года. Прочность при сжатии измеряется на сухом образце, но при увлажнении до 3% она может снизиться на 30–40%.

Поэтому при запросе технической документации необходимо требовать полный паспорт качества, включающий ссылку на действующие ТУ, протоколы испытаний по ГОСТ 32371, данные по температуре применения, состав прошивной нити (марка стали или тип стекловолокна) и наличие гидрофобизации.

Сферы применения прошивных минераловатных матов: инженерная целесообразность вместо формального соответствия

Прошивные маты часто воспринимаются как «усиленная версия» стандартной минваты. Однако их применение оправдано только в условиях, где доминируют механические и термические дестабилизирующие факторы. Ниже — разбор типовых сценариев, с указанием, почему прошивка необходима, какие параметры критичны и чем грозит замена на другие типы изоляции.

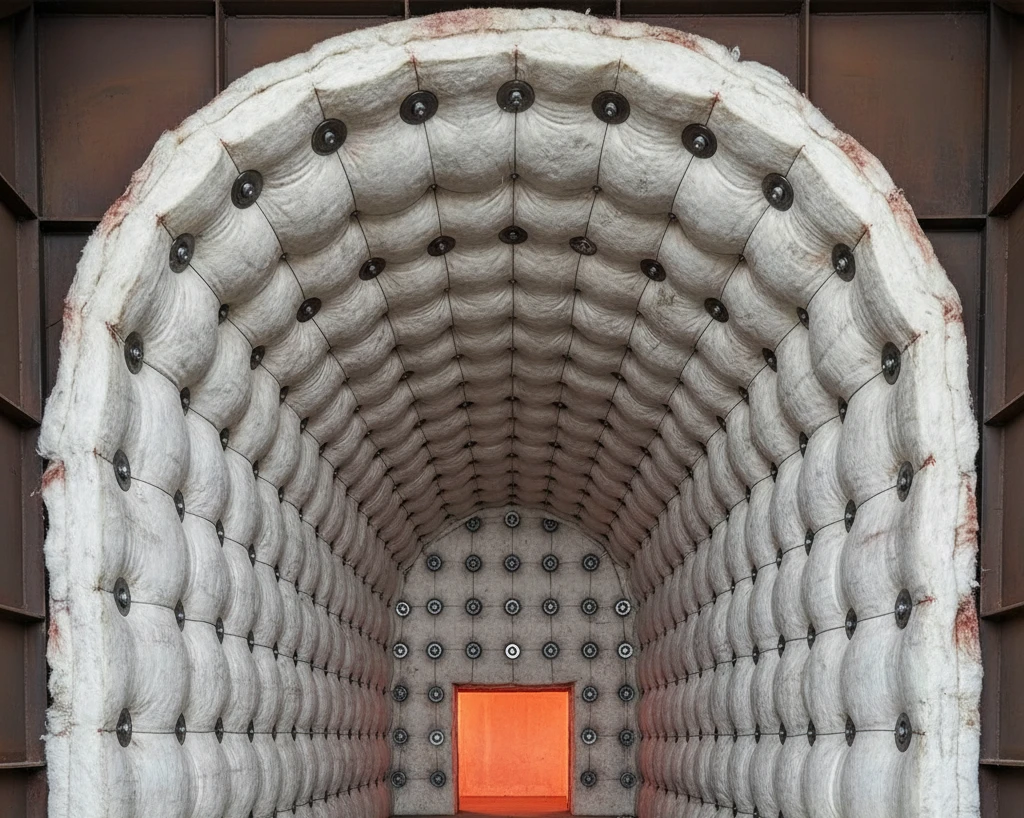

1. В теплогенерирующем оборудовании — котлах, печах, нагревателях — температура стенки достигает 300–600 °C, поверхности преимущественно вертикальные, присутствует умеренная вибрация, а доступ для ремонта ограничен. Здесь используются маты ПМ-150-М или ПМ-175-М с металлической прошивкой из нержавеющей стали, толщиной 80–120 мм, с обязательной защитной оболочкой из оцинкованной стали или алюминиевой фольги. Прошивка критична: при вертикальном монтаже сила тяжести вызывает ползучесть волокон, и мягкие плиты сползают уже через 6–18 месяцев. Замена на жесткие плиты ППЖ-200 чревата трещинами в зонах крепления из-за концентрации напряжений при циклическом нагреве.

2. Для трубопроводов и резервуаров — от малых диаметров до 2000 мм, с температурами от −50 °C до +550 °C и высокой вибрацией — оптимальны гибкие маты ПМ-125-М или ПМ-100-С (для электротехники). Их монтируют по спирали с перекрытием 50–70 мм и фиксируют бандажами. Гибкость позволяет плотно облегать трубу без зазоров, а прошивка предотвращает «распушение» краев при вибрации. В отличие от рулонной ваты, где волокна в зоне реза свободны, прошивные маты сохраняют целостность даже при амплитуде вибрации более 0,5 мм/с.

3. Крышки, люки и съемные панели доступа работают в горизонтальном или наклонном положении и подвержены локальным нагрузкам — вес персонала, снег. Здесь используются не маты, а прошивные плиты ПП-200-М плотностью 200 кг/м³ и прочностью при сжатии не менее 35 кПа. Их повышенная жесткость исключает прогиб под ступней, что критично для герметичности стыков. Маты той же плотности все еще обладают гибкостью и могут деформироваться.

4. В электротехническом оборудовании — трансформаторах, реакторах — важна диэлектрическая изоляция, отсутствие проводящих элементов и стойкость к влаге. Здесь применяются маты ПМ-125-С со стеклянной прошивкой и, при необходимости, гидрофобизацией. Металлическая нить даже минимального сечения может создавать замкнутые контуры, вызывать вихревые токи и локальный перегрев.

В то же время, прошивные маты нецелесообразно использовать в ряде сфер. В наружных стенах «мокрого» фасада прошивка нарушает адгезию штукатурки и создает мостики холода. В каркасных стенах жилых домов избыточная жесткость затрудняет заполнение полостей и повышает риск повреждения пароизоляции. В кровле по стропилам предпочтительны гибкие маты низкой плотности, лучше адаптирующиеся к неровностям. Для акустической изоляции студий и кинозалов важны открытые поры и оптимальная плотность 45–60 кг/м³, тогда как прошивка добавляет массу без роста звукопоглощения.

Таким образом, прошивные минераловатные маты — это не «более прочная вата», а специализированный конструкционный материал, предназначенный для сохранения геометрии изоляционного слоя в условиях, где доминируют гравитационные нагрузки, вибрация и циклический нагрев. Их применение вне этих условий не только экономически неоправданно, но и может снизить общую эффективность системы.

Распространенные ошибки при выборе и монтаже прошивных матов: как избежать преждевременного выхода изоляции из строя

Даже при корректном выборе материала по техническим характеристикам изоляционная система может потерять работоспособность в первые 1–3 года эксплуатации. По данным мониторинга 142 промышленных объектов (2021–2024 гг.), 73% случаев досрочного ремонта изоляции связаны не с некачественным сырьем, а с нарушениями на этапах проектирования и монтажа. Ниже — пять типовых ошибок, их физические последствия и способы предотвращения.

• Первая и наиболее частая ошибка — применение шлаковых матов при температуре выше 300 °C. Связующее в них начинает деструкцию уже при 250 °C, а при 350 °C за 6–12 месяцев происходит потеря связующего, рекристаллизация волокон, пылеобразование и рост теплопроводности на 25–40%. Характерные признаки — серый порошок под обшивкой и локальный перегрев. Решение — использовать базальтовые маты с нержавеющей прошивкой или комбинированные системы: внутренний слой из асбестового картона КАОН, наружный — прошивной мат.

• Вторая ошибка — игнорирование агрессивности среды при выборе прошивной нити. Монтаж матов с оцинкованной стальной нитью в средах с H₂S, Cl⁻ или низким pH приводит к коррозии нити, разрыву и сползанию изоляции. Решение — использовать нержавеющую сталь AISI 316L или 321, а в особо агрессивных условиях — стеклянную прошивку.

• Третья ошибка — монтаж «внатяг» без компенсационных зазоров. При нагреве металлоконструкции расширяются, и жестко зафиксированный мат воспринимает эти деформации, что ведет к разрыву нити и отслоению. Необходимо оставлять зазоры 5–10 мм у фланцев и опор, использовать эластичные компенсаторы из стеклоткани или базальтового войлока.

• Четвертая ошибка — отказ от защитного кожуха на наружных конструкциях. Без герметичного покрытия ветровая эрозия уносит поверхностные волокна, влага проникает вглубь, а циклы замерзания/оттаивания вызывают структурные разрушения. Для наружного применения обязательна оболочка: алюминиевая фольга на лавсане, оцинкованная сталь или фольгированный стеклохолст с проклейкой стыков.

• Пятая ошибка — игнорирование влажностного режима и отсутствие гидрофобизации. Минеральная вата гидрофильна, и даже при относительной влажности 60–70% капиллярные силы втягивают влагу. При 5% влажности теплопроводность растет на 22–28%, прочность — падает на 35–40%, а коррозия под изоляцией ускоряется в 3–5 раз. Решение — заказывать маты с гидрофобизацией на основе метилгидросилоксана и проверять в паспорте коэффициент водопоглощения по ГОСТ 25833.

Заключение:

Прошивные минераловатные маты — это не просто «теплоизоляционный материал», а конструктивный компонент, задача которого — сохранить проектную геометрию изоляционного слоя в течение всего расчетного срока службы. В отличие от мягких или прессованных изделий, где эффективность определяется в основном теплопроводностью, у прошивных матов ключевая функция — механическая стабилизация. Именно от нее зависит, останется ли изоляция работоспособной через 5, 10 или 15 лет эксплуатации в условиях циклических нагрузок.

Эффективность достигается только при соблюдении трех условий: соответствие состава среде эксплуатации — базальтовая основа и нержавеющая прошивка для температур выше 400 °C, стеклянная нить — там, где важна диэлектрическая изоляция; совместимость с пространственной ориентацией и нагрузками — маты для вертикальных поверхностей, плиты — для горизонтальных, с учетом прочности при сжатии и сопротивления ползучести; и, наконец, наличие комплексной защиты — без герметичной оболочки и контроля влажностного режима даже самый качественный мат теряет до 50% срока службы.
