Футеровка печи — от банной до доменной: полное руководство по выбору и монтажу

Что такое футеровка печи

Футеровка печи — это защитный слой огнеупорного материала, расположенный на внутренней поверхности топочного пространства, рабочей камеры или зоны контакта с раскаленной средой. Она непосредственно воспринимает:
— тепловое воздействие — от 600 °C в бытовых отопительных печах до 2000 °C в сталеплавильных агрегатах;
— механическое воздействие — удары загрузки, эрозию газовых потоков, абразивный износ;
— химическое воздействие — коррозию от шлаков, щелочных паров (Na₂O в стекловарении), кислотных газов (SO₂ в ТЭС), окислительных/восстановительных сред.

То есть футеровка печи — это «внутренняя кожа» оборудования: она изнашивается первой, но именно за счет этого спасает несущие конструкции — стальную оболочку, бетонные своды, опорные балки.

Футеровка ≠ теплоизоляция
Теплоизоляция (например, базальтовый мат за топкой) защищает окружающее пространство от нагрева. Футеровка защищает саму печь от разрушения.
Нередко они комбинируются: например, в отопительно-варочных печах шамотный кирпич (футеровка) монтируется сразу за вермикулитовой плитой (теплоизолирующий подслой), а внешняя стальная оболочка остается холодной.

Футеровка ≠ облицовка
Облицовка (керамогранит, изразцы) — декоративный элемент снаружи. Футеровка печи — функциональный, скрытый слой внутри. Даже если футеровка из керамики (например, черная глянцевая плитка в премиальных топках), она остается внутренней защитой, а не отделкой.

Основные функции футеровки

Любая футеровка печи, будь то в муфельной лабораторной установке или в доменной печи, решает пять ключевых задач:

1. Термозащита
Предотвращает локальный перегрев корпуса. Например, у стальной топки толщиной 4 мм без футеровки температура наружной стенки при горении дров превышает 800 °C — металл теряет прочность, деформируется, прогорает за 1–2 сезона. С шамотной футеровкой наружная поверхность не превышает 120–150 °C.

2. Химическая защита
Огнеупорный материал должен быть инертен к среде внутри печи. Так, футеровка индукционной печи для плавки алюминия выполняется из высокоглиноземистого материала — он устойчив к щелочному воздействию Al₂O₃-содержащих шлаков, в отличие от шамота, который быстро разрушается.

3. Механическая устойчивость
Особенно важна в шахтных и дуговых печах: футеровка должна выдерживать удары кусковой шихты, вибрацию при загрузке, давление столба шихты (в доменных печах — до 5–7 атмосфер у колошника).

4. Стабилизация температурного поля
Равномерное распределение температуры критично для технологий:
— в муфельных печах — для точного отжига инструмента;
— в керамических обжиговых печах — чтобы исключить пережог или недожог изделий;
— в отопительно-варочных печах — для равномерного прогрева варочной поверхности.

5. Повышение КПД
Отражающая способность огнеупорного слоя (особенно у вермикулита и керамики) возвращает ИК-излучение обратно в топочное пространство. Это повышает температуру горения, способствует более полному сгоранию топлива и снижает выброс сажи — стекло в дверце остается чистым дольше.

Классификация футеровки по конструктивному исполнению

Современная работа по проектированию футеровки начинается с выбора типа конструкции. Основные варианты:

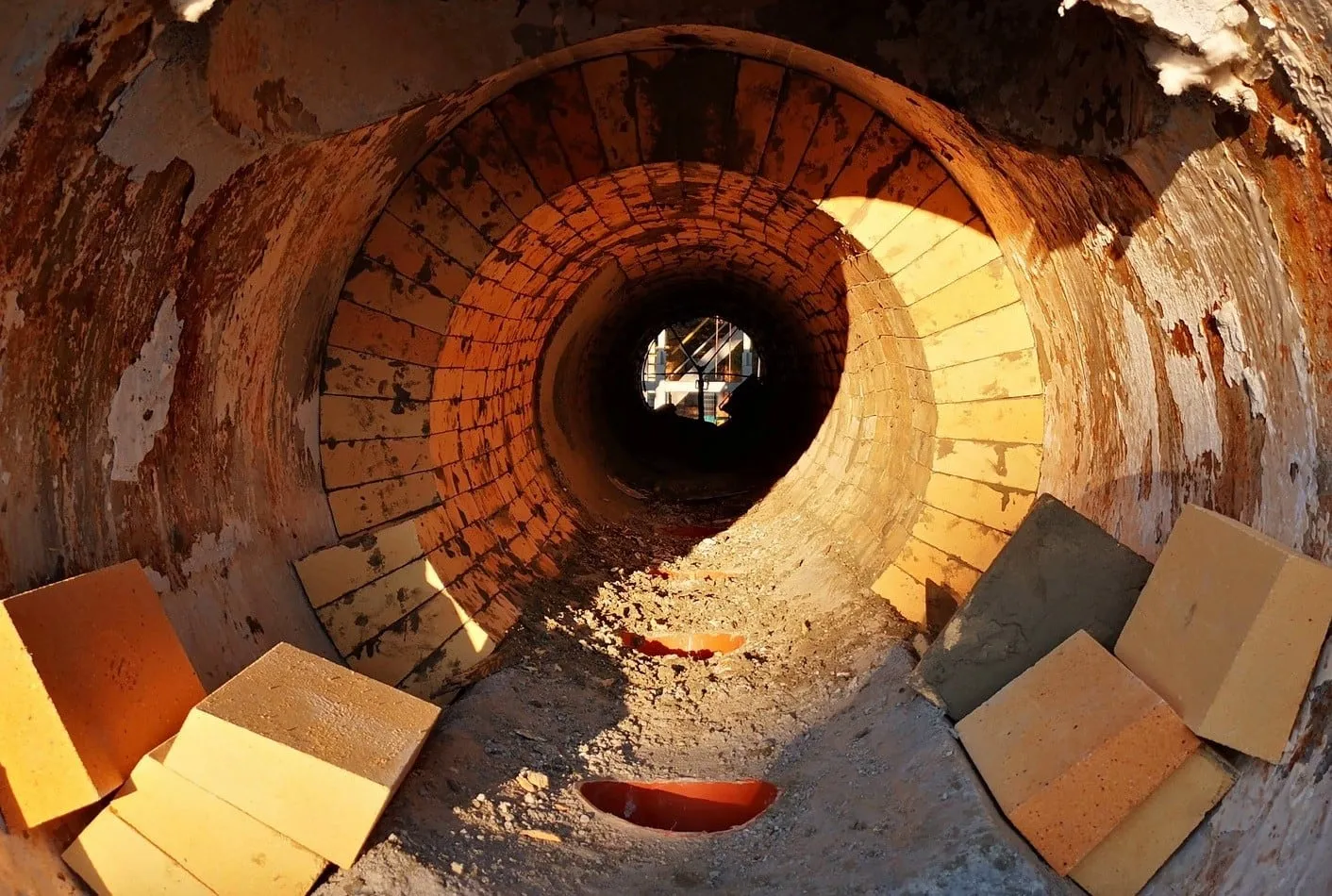

Кирпичная (штучная) футеровка

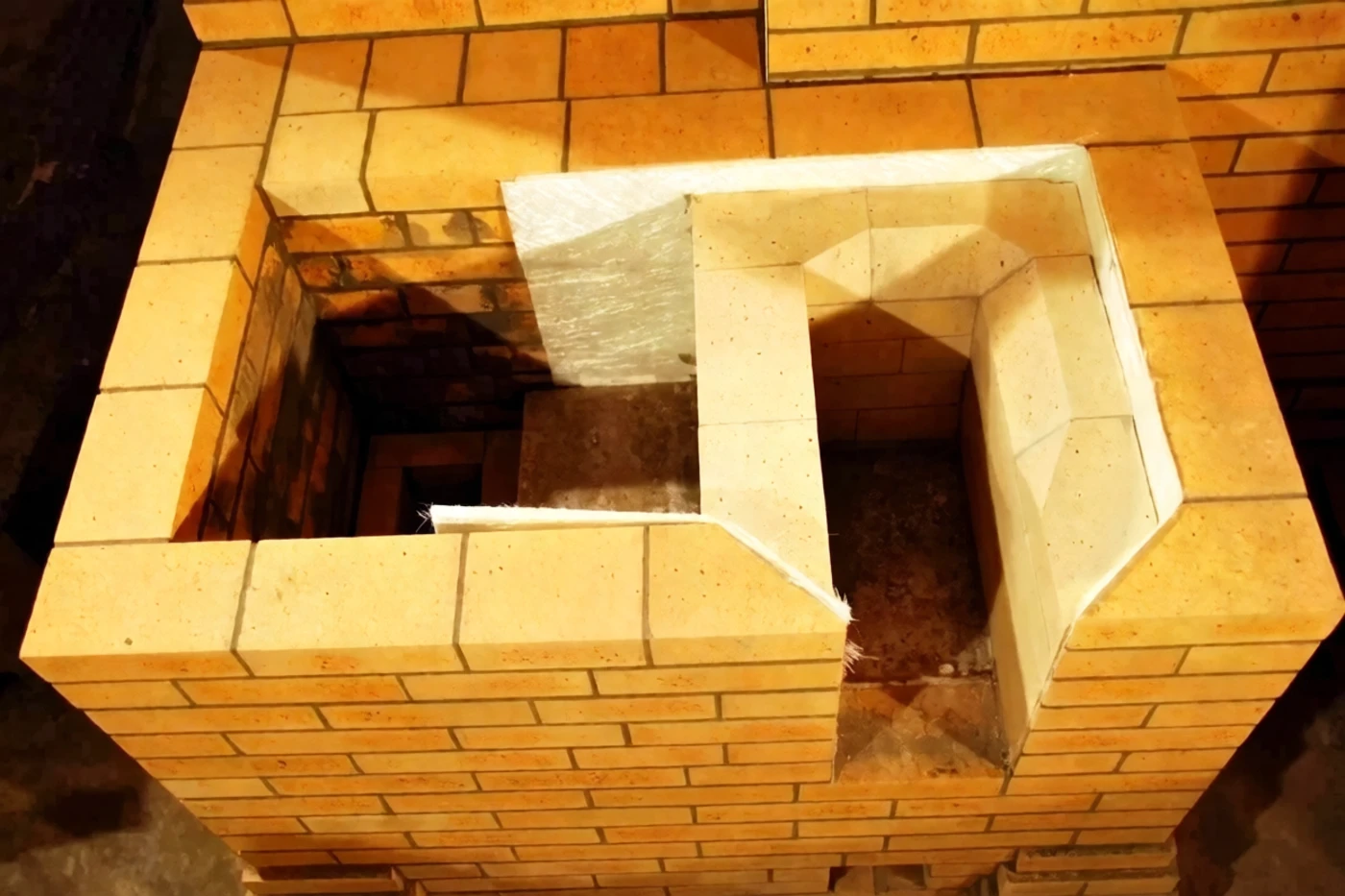

Самый традиционный и проверенный способ. Применяется в кирпичных отопительно-варочных печах, доменных печах, коксовых батареях.
— Материал: шамотный, динасовый, муллитовый, периклазовый кирпич;
— Толщина слоя: от 115 мм (одинарная кладка) до 640 мм (в зонах максимального износа);
— Особенности:

1. требует компенсационных швов (до 5–7 мм на метр кладки);
2. швы заполняются огнеупорным раствором (не цементным!);
3. допускает локальный ремонт (замена отдельных кирпичей);
4. высокая трудоемкость монтажа.

Пример: футеровка доменной печи в зоне плавления («горн») — двухслойная: внутренний рабочий слой из периклазоуглеродистого кирпича (800–1000 мм), наружный теплоизоляционный — из шамота и вермикулита.

Монолитная (бетонная, обмазочная)

Наносится как пластичная масса, затвердевает in situ. Используется в индукционных, дуговых, муфельных печах.
— Материал: огнеупорные бетоны (на основе Al₂O₃, SiO₂, MgO), пластичные массы, набивные составы;
— Преимущества:

1. герметичность (нет швов → нет путей проникновения шлака);
2. адаптация к сложной геометрии (например, сферические своды);
3. возможность армирования (металлическими анкерами, сеткой);

— Риски:

1. требует строгого соблюдения режима сушки и обжига;
2. при нарушении — паровой взрыв внутри слоя;
3. ремонт — только полная замена участка.

Пример: футеровка индукционной печи для плавки цветных сплавов — монолитный слой на основе высокоглиноземистого бетона с добавкой борной кислоты (для спекания при 1200 °C). Толщина — 70–100 мм.

Плитная (сухая сборка)

Готовые элементы, монтируемые на анкера или «в распор». Доминирует в бытовых печах и каминах.
— Материал: шамотные плитки, вермикулитовые блоки, прессованная керамика;
— Монтаж: без связующих (или на неорганических клеях);
— Плюсы: скорость, ремонтопригодность, точная геометрия;
— Минусы: риск выдавливания при отсутствии зазоров.

Пример: футеровка топки печи в стальной каминной вставке — штампованные шамотные плитки 50×100×25 мм, установленные с зазором 2–3 мм на термостойких анкерах.

Волокнистая

Только как вспомогательный или промежуточный слой — не самостоятельная футеровка в зоне прямого контакта с пламенем.
— Материал: керамическое волокно (Al₂O₃-SiO₂), базальтовые маты;
— Применение:

1. термоэкран под плитную футеровку;
2. изоляция сводов муфельных печей (t ≤ 1200 °C);
3. ремонтные «холодные» вкладыши.

Материалы для футеровки: от шамота до карбида кремния — сравнение по ГОСТ и практике

Выбор материала для футеровки — не вопрос цены или доступности, а результат расчета по пяти параметрам: максимальная рабочая температура, химическая совместимость со средой, коэффициент линейного расширения (КТР), стойкость к термоударам и механическая прочность. Нарушение хотя бы одного условия ведет к ускоренному разрушению футеровки, выходу из строя оборудования и росту эксплуатационных издержек.

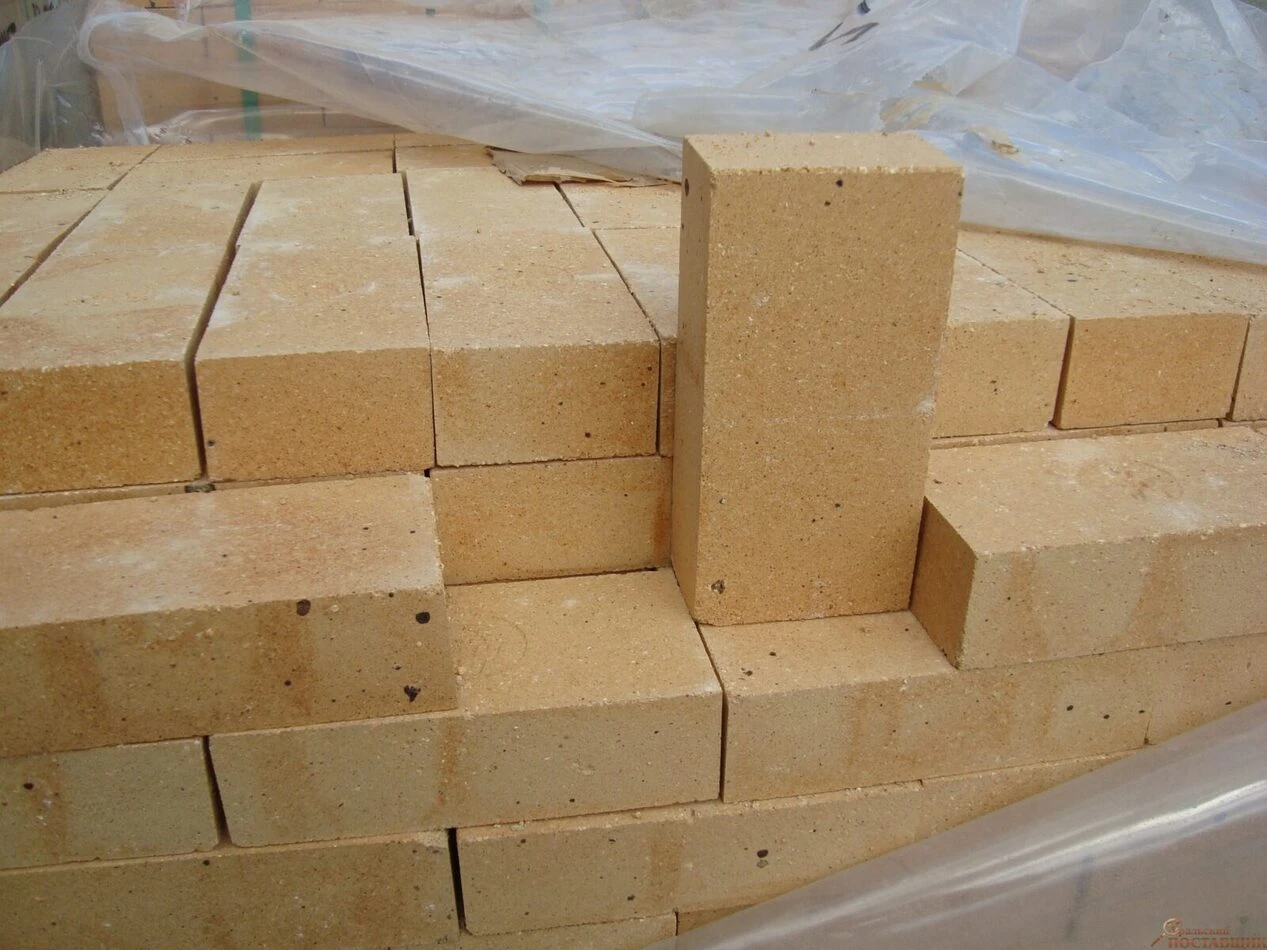

Шамотный материал — «рабочая лошадка» для большинства печей

Шамотный кирпич или плиты — самый распространенный материал для футеровки в отопительно-варочных печах, каминах, доменных и обжиговых печах. Основа — огнеупорная глина с 28–45% Al₂O₃ и 50–65% SiO₂.
— Рабочая температура: до 1300–1350 °C (начало размягчения при 1450 °C);
— Плотность: 1700–1900 кг/м³;
— Теплопроводность (λ): 0,8–1,2 Вт/(м·К) при 400 °C — выше, чем у вермикулита, но обеспечивает аккумуляцию тепла;
— КТР: 5,0–6,5·10⁻⁶/K — требует компенсационных швов в кладке;
— Циклическая стойкость: средняя — выдерживает 30–50 резких циклов «холод–горячо» без разрушения.

Где применяется:
— футеровка топки печи в стальных и чугунных вставках;
— внутренняя кладка кирпичных отопительно-варочных печей;
— зоны подогрева в доменных печах (не горн!);
— футеровка котлов малой мощности.

Особенности работы:
Необожженный шамот дает усадку до 3–5% при первом обжиге → трещины, выкрашивание швов. Поэтому в быту рекомендуется использовать шамотный материал с маркировкой «обожженный» или проводить предварительный обжиг перед монтажом.

Вермикулит — легкость, теплоизоляция, но не для экстремальных условий

Вермикулит — вспученная гидрослюда. В виде прессованных блоков применяется как материал для футеровки в бытовых печах с умеренными температурами.
— Рабочая температура: ≤1100 °C (начало спекания при 1200 °C);
— Плотность: 300–600 кг/м³ — в 3–5 раз легче шамота;
— λ: 0,07–0,12 Вт/(м·К) — один из самых низких показателей среди огнеупоров;
— КТР: 6,0–8,0·10⁻⁶/K — выше, чем у шамота → требует осторожного монтажа;
— Прочность: 0,8–2,0 МПа — хрупкий, чувствителен к ударным нагрузкам.

Где применяется:
— футеровка банной печи — снижает прогрев корпуса, повышает КПД;
— внутренние экраны в топках отопительно-варочных печей;
— футеровка печи в небольших стальных каминах (до 6 кВт);
— как теплоизолирующий подслой в композитных системах (например, под шамот в промышленных агрегатах).

Важно: вермикулит не регламентируется по усадке в ГОСТ 28874-2004. Его нельзя использовать в зонах прямого контакта с пламенем при t > 900 °C — возможны спекание, деформация, обрушение. Поэтому в дровяных печах с интенсивным горением (t в топке >1000 °C) вермикулит ставят не вплотную к огню, а через воздушный зазор или за керамической решеткой.

Керамика (прессованная) — эстетика и стабильность

Прессованная керамика — не «фаянс», а высокотемпературный спеченный материал на основе Al₂O₃, MgO или SiC. Часто окрашена в черный цвет для визуального контраста.
— Рабочая температура: 1400–1600 °C (в зависимости от состава);
— Плотность: 2100–2400 кг/м³;
— λ: 1,5–2,3 Вт/(м·К) — высокая, но компенсируется гладкой поверхностью (меньше сажи, выше КПД);
— КТР: 4,5–5,5·10⁻⁶/K — ниже, чем у шамота → выше термоциклическая стойкость;
— Прочность: 40–80 МПа — устойчива к ударам и вибрации.

Где применяется:
— футеровка топки печи в премиальных каминах (Napoleon, HWAM, Jøtul);
— внутренняя поверхность муфельных печей для точного отжига;
— декоративно-функциональные вставки в отопительно-варочных печах.

Преимущество — гладкая поверхность отражает ИК-излучение внутрь камеры, снижает образование сажи и позволяет визуально контролировать процесс горения.

Высокоглиноземистый и муллитовый огнеупор — для промышленных решений

Высокоглиноземистый (Al₂O₃ 45–72%) и муллитовый (3Al₂O₃·2SiO₂) материалы — для зон повышенного износа в промышленных печах.
— Рабочая температура: 1550 °C (высокоглиноземистый), 1750–1850 °C (муллитовый);
— Химическая стойкость: устойчивы к щелочам, но чувствительны к SiO₂ и кислым шлакам;
— КТР: 5,0–5,8·10⁻⁶/K — хорошая совместимость с шамотом;
— Циклическая стойкость: высокая — муллит выдерживает до 200 циклов «1500 °C ↔ 20 °C».

Где применяется:
— футеровка индукционной печи для плавки алюминия и меди (внутренний слой);
— своды и стены в муфельных печах для спекания керамики;
— зоны подогрева в доменных печах;
— футеровка котлов на биомассе с агрессивными золами.

Карбид кремния (SiC) — сила и хрупкость

Карбидокремниевый материал — один из самых прочных, но с узкой специализацией.
— Рабочая температура: 1500–1700 °C в окислительной среде (в инертной — до 2200 °C);
— Плотность: 1800–2600 кг/м³;
— λ: 12–20 Вт/(м·К) — высокая теплопроводность → равномерный нагрев;
— Особенность: при 1300 °C в воздухе образуется SiO₂-пленка, тормозящая дальнейшее окисление.

Где применяется:
— футеровка шахтной печи для обжига извести и цемента;
— элементы нагревателей и подин в муфельных печах;
— сопла и зоны ввода шихты в дуговые печи.

Не используется в быту — избыточно, дорог, требует точного расчета термических напряжений.

Графит и углеродистые материалы — только в восстановительной среде

Графит (C ≥90%) — для экстремальных температур, но только без кислорода.
— Рабочая температура: до 2000 °C (в аргоне, CO, вакууме);
— λ: 80–120 Вт/(м·К) — рекордная теплопроводность;
— Слабое место: окисление при t > 400 °C в воздухе → разрушение.

Где применяется:
— футеровка дуговой сталеплавильной печи (в горячей зоне, под слоем шлака);
— разливочные ковши;
— электродные узлы в индукционных печах.

Сравнительная таблица материалов для футеровки

Какой материал выбрать в зависимости от типа печи

Футеровка в промышленности: от доменной до дуговой печи — особенности конструкций и материалов

В промышленности футеровка — не вспомогательный элемент, а инженерная система, напрямую влияющая на рентабельность производства. От ее надежности зависит межремонтный период, качество продукции, безопасность персонала и экологические показатели. Здесь уже не действуют «универсальные решения»: каждая печь требует индивидуального подхода к выбору материала, конструкции слоя и режима монтажа.

1. Футеровка доменной печи — многослойная защита от шлака и износа
Доменная печь — один из самых сложных объектов с точки зрения тепловой и химической нагрузки. Температура в горне достигает 1500–1700 °C, давление столба шихты — до 7 атмосфер, а химическое воздействие шлаков (FeO, SiO₂, CaO) разрушает большинство огнеупоров за месяцы.
Конструкция футеровки — строго зональная:

Особенности работы:
Современные домны используют систему активного охлаждения кожуха: в него вмонтированы медные холодильники. Футеровка здесь работает в паре с ними — формируется «тепловой барьер» из застывшего шлака толщиной 50–100 мм. Если толщина футеровки недостаточна или материал нестабилен — шлак проникает в зазоры, разрушает кирпич, и холодильник перегревается. Это приводит к аварийной остановке и дорогостоящему ремонту.

2. Футеровка дуговой сталеплавильной печи (ДСП) — борьба с термоударами и шлаковой эрозией
ДСП — агрегат с экстремальными циклическими нагрузками: температура в ванне — до 1650 °C, время плавки — 40–60 минут, затем слив, загрузка холодной шихты — резкий перепад t на 1400–1500 °C за минуты.
Зональная структура:

Особенности работы:
В зоне дуги применяется футеровка с углеродистыми добавками (12–20% графита). Углерод снижает смачиваемость шлаком и повышает устойчивость к термоударам. Однако при недостатке восстановительной атмосферы (низкий уровень CO в печи) углерод окисляется — идет выщелачивание связующего, кирпич крошится. Поэтому параллельно с выбором материала ведется строгий контроль газовой среды.

3. Футеровка индукционной печи — герметичность и точность
Индукционные печи (для плавки цветных и черных сплавов) требуют футеровки, исключающей проникновение металла в зазоры — иначе возможен «пробой» и короткое замыкание индуктора.
Два основных типа:
Кислая футеровка (для чугуна, стали)
— Материал: кварцевый песок + связующее (борная кислота, бура);
— Преимущество: дешевизна, простота ремонта;
— Недостаток: неустойчива к щелочным шлакам, срок службы — 100–300 плавок.

Основная футеровка (для цветных, нержавеющих сталей)
— Материал: высокоглиноземистый или магнезитовый бетон (монолитный);
— Особенность: требует режима сушки — 24 ч при 110 °C + 12 ч при 600 °C;
— Срок службы: 500–2000 плавок.

Конструкция:
Монолитный слой толщиной 70–120 мм наносится вибропрессованием. После сушки формируется прочная, бесшовная поверхность. Внутри — оборудование чувствительно к влажности: даже 0,5% остаточной влаги при первом пуске вызывает паровой взрыв → разрушение слоя.

4. Футеровка шахтной печи (для извести, цемента, обжига руды)
Шахтные печи работают в непрерывном режиме месяцами. Основные нагрузки — абразивный износ от падающей шихты, коррозия от CO₂ и SO₂, температура до 1300 °C.

Решение:
Карбидокремниевые (SiC) плиты толщиной 80–120 мм, установленные на анкерах с керамическими шайбами. SiC обладает уникальной трибостойкостью и устойчивостью к CO₂-среде. При 1200 °C на поверхности формируется SiO₂-пленка, тормозящая дальнейшее разрушение.

Важно:
Использование шамота в этой зоне — ошибка. Шамот реагирует с CO₂ по реакции: SiO₂ + C (из шихты) + CO₂ → SiO↑ + 2CO↑ → потеря кремнезема → ослабление структуры → выкрашивание.

5. Футеровка муфельной печи — точность перед всем
Муфельные печи (лабораторные и промышленные) требуют футеровки с минимальной газопроницаемостью и высокой чистотой поверхности — иначе продукты разложения материала загрязняют образцы.

Конструкция:
Часто применяется «муфель в муфеле»: внутренний рабочий слой (керамика) + наружный теплоизоляционный (вермикулит). Между слоями — воздушный зазор 5–10 мм для компенсации КТР.

Футеровка в быту: от банной до отопительно-варочной печи — как сделать правильно

В частном домостроении футеровка печи — не «роскошь», а обязательная мера, если речь идет о стальных или чугунных тепловых агрегатах. Без нее срок службы сокращается в 3–5 раз, а риск деформации корпуса и образования трещин — многократно возрастает. При этом футеровка печи в быту имеет свои особенности: здесь доминируют циклические нагрузки («топить — остывать»), а не непрерывная работа, как в промышленности. Поэтому приоритеты — термоциклическая стойкость, ремонтопригодность и простота монтажа.

Зачем нужна футеровка в бытовых печах?
— Защита корпуса: сталь толщиной 3–5 мм при t > 600 °C теряет до 70% прочности. Без футеровки локальные «горячие точки» (у форсунки, у дверцы) быстро прогорают.
— Повышение КПД: отражающая способность огнеупорного слоя возвращает до 30% ИК-излучения обратно в топку → выше температура горения, полнее сгорание, меньше сажи.
— Снижение термонапряжений: равномерный прогрев корпуса → меньше коробления, трещин, «ведет» дверцы.
— Безопасность: футеровка сдерживает искры и раскаленные частицы при открытии дверцы — особенно важно в банях и деревянных домах.

Простыми словами: футеровка печи — это «внутренний щит», который первым принимает удар огня, чтобы корпус остался целым, а тепло — внутри.

Футеровка металлической печи: выбор материала и монтаж

Металлические печи — самые уязвимые к термическому износу. Их корпус (сталь 08Ю, 12Х1МФ) рассчитан на длительную работу при t ≤ 250–300 °C наружной поверхности. В топке же — до 1100 °C. Разница компенсируется футеровкой.

Правила монтажа (без ошибок):

1. Зазоры на усадку
   Минимум 2 мм между плитками на 1 погонный метр. В топках >50 л — 3 мм. Без зазоров — гарантированы трещины при первом обжиге.
2. Нельзя жестко фиксировать
   Крепление — только на термостойких анкерах (сталь 12Х18Н10Т) или «в распор». Клей, сварка, заклепки — запрещены — они блокируют термическое расширение.
3. Шамот требует обжига
   Необожженный шамот дает усадку до 4–5%. Поэтому:
   — либо покупайте маркированный «термообработанный»;
   — либо перед монтажом прокалите плитки 2 ч при 800 °C (в другой печи или на углях).
4. Вермикулит — только «в распор»
   Клеевые составы разрушаются при t > 600 °C. Блоки ставят на анкерные «полки» или в специальные пазы корпуса.

Футеровка топки печи: что делать, если «трескается шамот»?
Это — самый частый вопрос у владельцев каминов. Причины:

Важно: небольшие паутинные трещины (<0.5 мм) — норма для шамота. Они не влияют на функцию. Но если трещина сквозная или ширина >1 мм — требуется замена.

Футеровка банной печи: особенности применения

В банях — особые условия: высокая влажность, резкие циклы (холод → 500 °C за 20 мин), близость к деревянным конструкциям.
Требования к материалу:
— t ≤ 900 °C (в парной редко бывает выше);
— низкая теплопроводность (чтобы корпус не перегревался);
— устойчивость к влаге (гигроскопичные материалы — под запретом без защиты).
Оптимальный выбор — вермикулит:
— λ = 0,09 Вт/(м·К) — в 8 раз ниже, чем у шамота;
— плотность ~450 кг/м³ — не утяжеляет печь;
— при правильном монтаже — срок 5–7 лет.

Важно: если печь устанавливается в деревянной парной, футеровка должна сочетаться с внешней теплоизоляцией (керамоволокно 20 мм + экран из нержавеющей стали). Это снижает наружную t корпуса до 80–100 °C — безопасно по СП 7.13130.2013.

Футеровка отопительно-варочных печей: кирпичная кладка и ее секреты

В кирпичных отопительно-варочных печах футеровка — это внутренняя шамотная кладка топки и дымооборотов. Здесь важны не только материалы, но и геометрия:
— Топка — из шамотного кирпича ША-8 или ШБ-5, кладка «впритык» с перевязкой;
— Дымообороты — допускается шамот с добавлением легковесного кирпича (для снижения массы);
— Толщина стенки топки — не менее 115 мм (одинарный кирпич);
— Компенсационные швы — через каждые 0,8–1,0 м по периметру (заполняются базальтовым шнуром Ø3–5 мм, не раствором!).
Особенность:
Швы в футеровке не должны совпадать со швами наружной кладки. Иначе — «сквозной мостик» для тепла и газов → перегрев наружной поверхности.
Раствор — только огнеупорный:
— для шамота — мертель МШ-28 (Al₂O₃ ≥28%);
— запрещено: глина, цемент, песок — они разрушаются при 600–800 °C.

Как выбрать футеровку: чек-лист для проектировщика и домовладельца

Выбор футеровки — не вопрос вкуса, а расчет. Чтобы избежать ошибок, задайте себе семь вопросов:

• Какова максимальная рабочая температура (не пиковая!)?
  → Берите запас +150–200 °C.
  Пример: в дровяной печи пик — 1100 °C, но рабочая — 800–900 °C → достаточно вермикулита или шамота.

• Каков характер нагрева?
  — Непрерывный (промышленная печь) → приоритет: химическая стойкость, долговечность.
  — Циклический (бытовая печь) → приоритет: термоциклическая стойкость, КТР.

• Какова среда внутри печи?
  — Окислительная (воздух, дрова) → графит запрещен.
  — Восстановительная (CO, инертный газ) → можно использовать углеродистые материалы.
  — Щелочная (Na₂O, K₂O) → шамот не подходит, нужен высокоглиноземистый или муллит.

• Есть ли механические нагрузки?
  Удары, вибрация, абразивный износ → требуется высокая прочность на сжатие (≥40 МПа) и износостойкость (SiC, прессованная керамика).

• Какие конструктивные ограничения?
  — Масса → вермикулит (300–600 кг/м³) vs шамот (1900 кг/м³);
  — Геометрия → сложные формы → монолитная футеровка;
  — Возможность ремонта → плитная/кирпичная > монолитной.

• Соответствует ли материал ГОСТ 28874-2004?
  Проверьте в паспорте:
  — Остаточное изменение линейных размеров (ОИЛР) при 1000 °C ≤ 2%;
  — Предел огнестойкости (ПО) ≥ требуемого;
  — Указание химического состава (Al₂O₃, SiO₂, MgO и др.).

• Есть ли опыт эксплуатации в аналогичных условиях?
  Не верьте «лабораторным данным» — ищите отзывы от реальных пользователей:
  — «футеровка банной печи прослужила 6 лет» — хороший сигнал;
  — «шамот потрескался через месяц» — проверьте, был ли он обожженным.

Сводная таблица: тип печи → рекомендуемая футеровка

Заключение

Футеровка печи — это не вспомогательный элемент, а основа надежности любого теплового агрегата. Ее задача — не скрыть огонь, а управлять им: сдерживать разрушительное воздействие высоких температур, химически агрессивных сред и механических нагрузок, направляя энергию на полезную работу.
В быту ошибки в выборе или монтаже футеровки сокращают срок службы печи в разы, повышают риск возгорания и снижают комфорт. В промышленности — приводят к простою дорогостоящего оборудования, браку продукции и опасным авариям.

Современные материалы — от классического шамота до композитов на основе карбида кремния и самоспекающихся бетонов — позволяют решать любые задачи. Но технология остается неизменной: футеровка должна работать в паре с конструкцией, а не против нее. Только тогда достигается баланс между долговечностью, эффективностью и безопасностью — и печь служит не годы, а десятилетия.
